자전거용 공랭식 휴대폰 거치대

출원번호 : 10-2013-0155666 (출원일: 2013-12-13)

등록번호 : 10-1519429 (등록일: 2015-05-06)

특허권자 : 충남대학교산학협력단

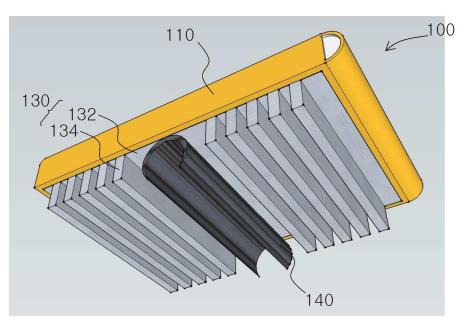

요약 : 본 발명은 자전거용 휴대폰 거치대에서, 상하부가 개방되어 개방된 하부에 방열판삽입부(122)가 형성된 본체(120); 상기 방열판삽입부(122)에 상판(132)이 삽입되고 하부방열핀(134)은 외기에 노출되는 설치되는 방열판(130); 상기 방열판(130)의 하부 중단에 설치되어 자전거의 핸들에 탈착식으로 고정되는 핸들고정부(140); 및, 상기 본체(120)의 일단에 움직일 수 있도록 힌지결합되고 상부에 투명창(112)이 설치된 케이스(110);를 포함하여 구성되되, 상기 방열판(130)의 상판(132)에 휴대폰의 하부면이 밀착하도록 상기 본체(120)에 상기 휴대폰을 거치한 상태에서 상기 케이스(110)의 측판이 상기 본체(120)의 측판 외부를 감싸도록 닫고, 상기 자전거의 주행시 상기 방열판(130)을 통해 상기 핸드폰의 열기가 방출되는 것을 특징으로 하는 자전거용 공랭식 휴대폰 거치대(100)를 제공한다.

대표청구항 : 자전거용 휴대폰 거치대에서,상하부가 개방되어 개방된 하부에 방열판삽입부(122)가 형성된 본체(120);상기 방열판삽입부(122)에 상판(132)이 삽입되고 하부방열핀(134)은 외부에 노출되도록 설치되며 상기 하부방열핀(134)은 다수개가 일정간격으로 상기 상판(132)의 하부에 일체로 형성되는 방열판(130);상기 방열판(130)의 하부 중단에 설치되고 하부가 개방된 개구부가 형성된 탄성체 재질이며 상기 개구부를 통해 자전거의 핸들에 탈착식으로 고정되는 핸들고정부(140); 및,상기 본체(120)의 일단에 움직일 수 있도록 힌지결합되고 상부에 투명창(112)이 설치된 케이스(110);를 포함하여 구성되되,상기 방열판(130)의 상판(132)에 휴대폰의 하부면이 밀착하도록 상기 본체(120)에 상기 휴대폰을 거치한 상태에서 상기 케이스(110)의 측판이 상기 본체(120)의 측판 외부를 감싸도록 닫고,상기 자전거의 주행시 상기 방열판(130)을 통해 상기 휴대폰의 열기가 방출되는 것을 특징으로 하는 자전거용 공랭식 휴대폰 거치대.

상세링크 : http://newsd.wips.co.kr/wipslink/api/dkrdshtm.wips?skey=3515204000454
