저면조사방식의 라벨부착시스템 Label attachment system of bottom lighting method

출원번호 : 10-2019-0157144 (2019년11월29일)

등록번호 : 10-2276039 (2021년07월06일)

특허권자 : (주)유한엔씨아이, (주)아모레퍼시픽

요약 : 본 발명은 피부착물의 저면에서 조사하는 방식에 의해 피부착물에 대한 정보를 정확하게 취득하여 라벨의 부착과정에서의 불량을 최소화할 수 있도록 된 저면조사방식의 라벨부착시스템에 관한 것이다.

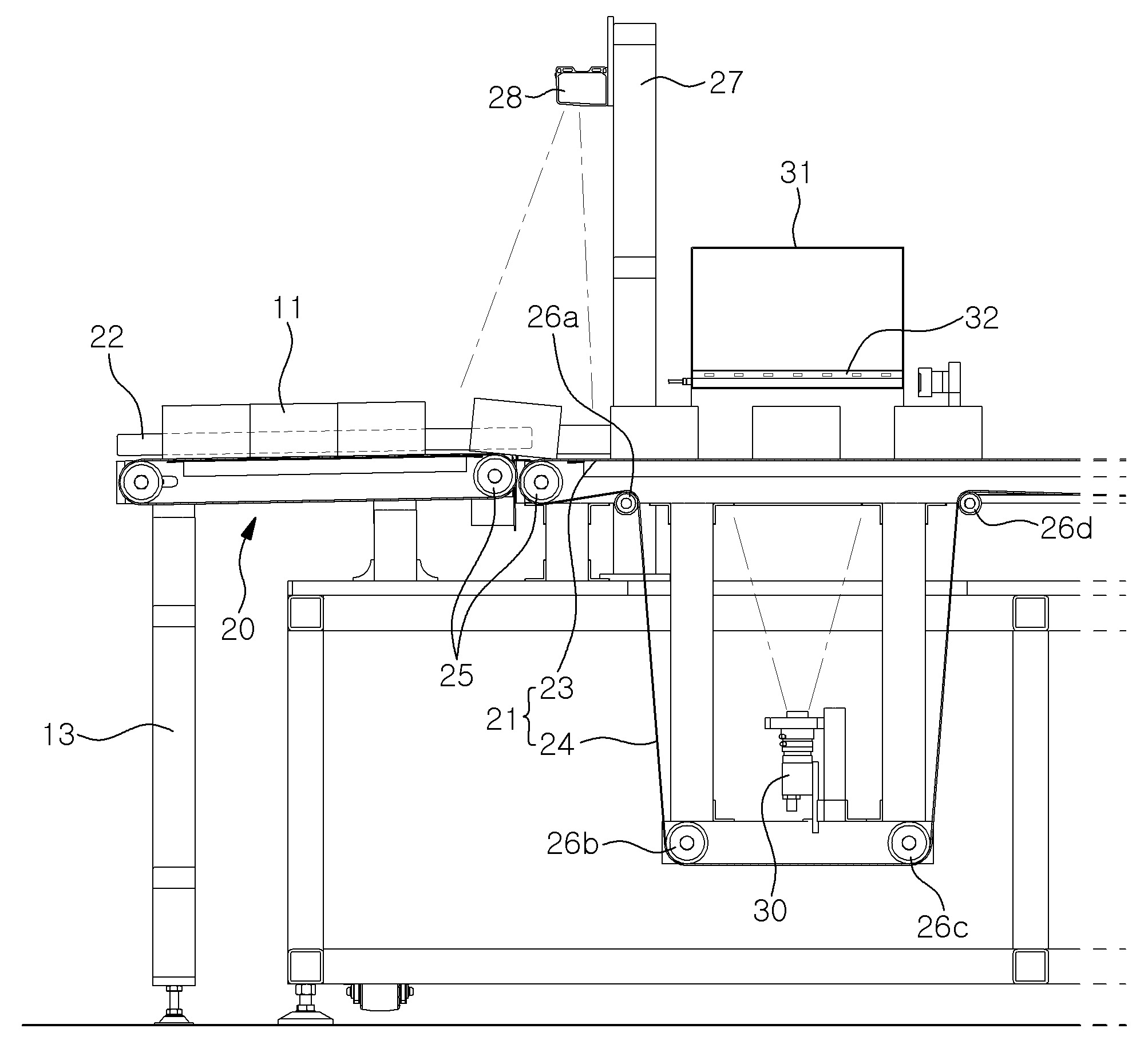

본 발명에 따르면, 박스형태의 피부착물(11)이 연속적으로 이송되도록 연장 형성되되, 상기 피부착물(11)에 대한 음영을 확인할 수 있는 스크린벨트(21)가 구비된 컨베이어(20)와; 상기 컨베이어(20)의 일측 하부에 위치되어 상기 스크린벨트(21) 상에 놓인 피부착물(11)의 저면을 촬영하도록 된 언더카메라(30)와; 상기 언더카메라(30)에 의한 데이터에 따라 장치의 작동을 제어하도록 된 컨트롤러(15)와; 상기 컨트롤러(15)에 의해 제어되어 상기 피부착물(11)의 상면에 라벨(12)을 부착하도록 작동되는 픽업수단(40)과; 상기 픽업수단(40)의 일측에 위치되어 라벨(12)을 공급하도록 된 라벨공급기(50)를 포함하는 저면조사방식의 라벨부착시스템이 제공된다.
