전기구동 트랙터의 플랫폼 구조

출원번호 : 10-2021-0172853 (출원일: 2021-12-06)

등록번호 : 10-2420682 (등록일: 2022-07-11)

특허권자 : 충남대학교산학협력단

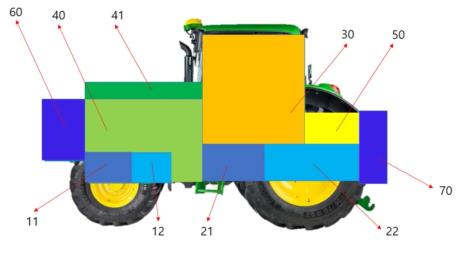

요약 : 본 발명은, 전기구동 트랙터의 플랫폼 구조에 관한 것으로, 배터리를 캐빈 아래 전방측에 설치하고, 후방측에 작업기를 제어하기 위한 유압시스템을 설치하는 것에 의해 트랙터를 안정적으로 제어할 수 있도록 한, 전기구동 트랙터의 플랫폼 구조에 관한 것으로, 안정적인 무게 중심을 유지하며 작업할 수 있는 전기구동 트랙터의 플랫폼 구조로서, 4륜 구동에 의해 동력을 전달하는 전륜부(10) 및 후륜부(20); 상기 전륜부(10)와 후륜부(20) 사이에 설치되고, 작업자가 승용할 수 있도록 설치된 캐빈(30); 전기구동 트랙터에 동력을 공급하는 배터리부(40); 작업기를 구동하는 유압시스템(50); 상기 유압시스템(50)의 후방에 설치되어 작업기를 부착시키는 3점 히치(70)로 구성되는 것을 특징으로 하는, 전기구동 트랙터의 플랫폼 구조에 관한 것이다.

대표청구항 : 안정적인 무게 중심을 유지하며 작업할 수 있는 전기구동 트랙터의 플랫폼 구조로서,4륜 구동에 의해 동력을 전달하는 전륜부(10) 및 후륜부(20);상기 전륜부(10)와 후륜부(20) 사이에 설치되고, 작업자가 승용할 수 있도록 설치된 캐빈(30);전기구동 트랙터에 동력을 공급하는 배터리부(40);작업기를 구동하는 유압시스템(50);상기 유압시스템(50)의 후방에 설치되어 작업기를 부착시키는 3점 히치(70)로 구성되며, 상기 캐빈(30)은, 전방에 설치되는 상기 배터리부(40)와 후방에 설치되는 상기 유압시스템(50) 사이에 설치되는 상부 프레임(미도시)에 설치되며,상기 배터리부(40)의 전방에는 배터리부(40)를 냉각시키는 라지에이터(60)가 설치되며,상기 전륜부(10) 및 후륜부(20)는, 전륜 구동모터(11) 및 후륜 구동모터(21)와, 상기 전륜 구동모터(11) 및 후륜 구동모터(21)에 각각 연결되는 전륜 구동 변속기(12) 및 후륜 구동 변속기(22)와, 상기 전륜 구동 변속기(12) 및 후륜 구동 변속기(22)에 각각 연결되는 전륜 차축(13) 및 후륜 차축(23)으로 이루어지고,상기 유압시스템(50)의 후방에는 3점 히치(70)를 설치하여, 작업기를 부착시킬 수 있도록 하며,상기 유압시스템(50)은, 후륜 구동 모터(22)에 의해 구동되는 것을 특징으로 하는,전기구동 트랙터의 플랫폼 구조.
