전방향성 원형편파 폴디드 마이크로스트립 안테나

출원번호 : 10-2005-0073389 (출원일: 2005-08-10)

등록번호 : 10-0688074 (등록일: 2007-02-22)

특허권자 : 충남대학교산학협력단

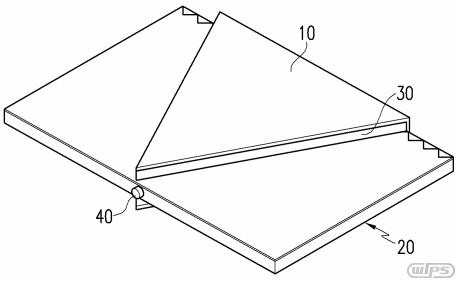

요약 : 소형화가 가능하면서 전방향성의 원형편파를 얻는 것이 가능하도록, 사각형상의 판을 서로 소정의 간격을 두고 삼각형이 위치하도록 대각선방향을 따라 대략 “ㄷ”형상으로 접은 형상으로 이루어지는 패치와, 패치의 대략 “ㄷ”형상 사이에 패치와 단락되지 않도록 소정의 간격을 두고 설치되고 패치의 상면과 하면이 연결되는 수직면과 접하는 모서리를 톱니형상으로 형성하는 평판형상의 접지판과, 접지판과 패치 사이에 위치하는 유전층과, 패치의 임의 지점에 연결되어 급전을 행하는 급전선을 포함하는 전방향성 원형편파 폴디드 마이크로스트립 안테나를 제공한다.

대표청구항 : 사각형상의 판을 서로 소정의 간격을 두고 직삼각형 또는 부등변삼각형이 위치하도록 대각선방향을 따라 “ㄷ”형상으로 접은 형상으로 이루어지는 패치와, 상기 패치의 “ㄷ”형상 사이에 패치와 단락되지 않도록 소정의 간격을 두고 설치되는 평판형상의 접지판과, 상기 접지판과 패치 사이에 위치하는 유전층과, 상기 패치의 한 지점에 연결되어 급전을 행하는 급전선을 포함하는 전방향성 원형편파 폴디드 마이크로스트립 안테나.

상세링크 : http://newsd.wips.co.kr/wipslink/api/dkrdshtm.wips?skey=3507012001509
