전방향 지향 특성을 가지는 안테나 Omni-directional antenna

출원번호 : 10-2014-0085840 (2014년07월09일)

등록번호 : 10-1477985 (2014년12월24일)

특허권자 : 한밭대학교

요약 : 본 발명은 안테나에 관한 것으로서, 보다 구체적으로는 안테나 내부에 급전 소자를 구비하고 360° 전방향으로
형성된 개구를 포함하여 구성함으로써 전방향 지향 특성을 가지면서, 상부 도체판 및 하부 도체판을 사용하여 빔
폭과 빔의 지향 방향을 용이하게 조절할 수 있는 안테나에 관한 것이다.

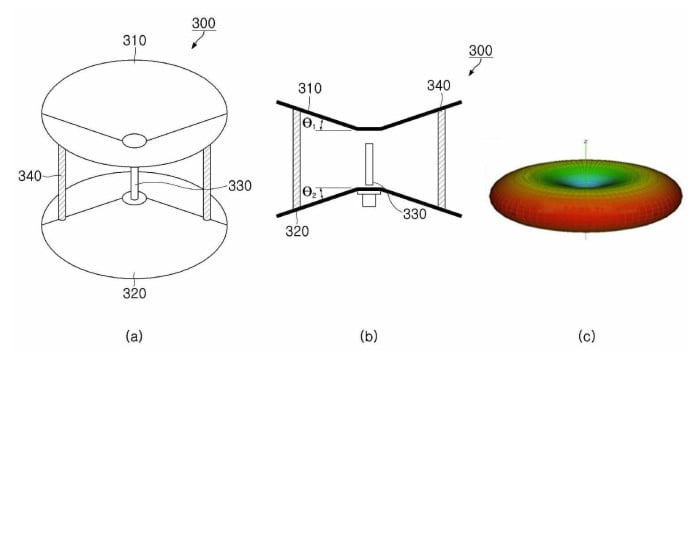

본 발명은 송수신하고자 하는 전자기 신호를 급전하는 급전 소자; 및 상기 전자기 신호를 소정의 방사 패턴에
따라 외부로 방사하거나 외부로부터 수신하는 방사부를 포함하여 구성되며, 상기 방사부는, 상기 급전 소자보다
상부에 위치하는 상부 도전판; 및 상기 급전 소자보다 하부에 위치하는 하부 도전판을 포함하고, 상기 상부 도
전판 및 하부 도전판에 의하여 상기 급전 소자를 중심으로 수평면 상에서 360° 전방향으로 개구가 형성되며,
상기 상부 도전판은 수평면과 제1 각도를 이루고, 상기 하부 도전판은 수평면과 제2 각도를 이루며, 상기 급전
소자는 수평면 상에서 360° 전방향으로 전자기 신호를 방사하는 것을 특징으로 하는 안테나를 개시한다.
