전자부품 모듈 제조장치 ELECTRONIC COMPONENT MODULE MANUFACTURING APPARATUS

출원번호 : 10-2018-0069838 (2018년06월18일)

등록번호 : 10-1957636 (2019년03월06일)

특허권자 : 백성곤

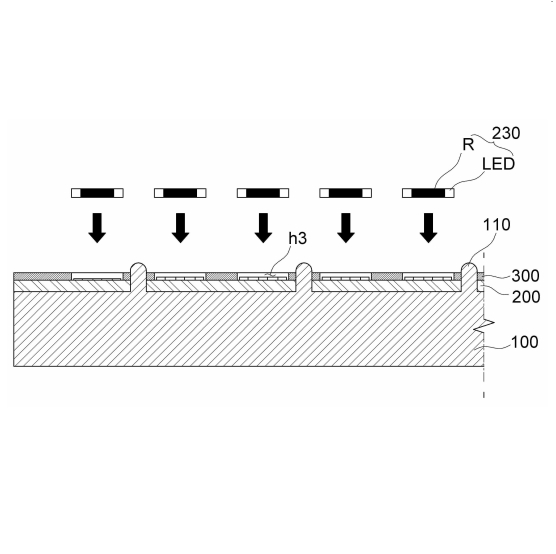

요약 : 본 발명은 전자부품 모듈 제조장치에 관한 것으로, 일면에 수직으로 다수 개의 가이드 핀이 형성된 가이드 몸체;
일면에 다수 개의 양극(+) 전원입력단자, 다수 개의 음극(-) 전원입력단자 및 다수 개의 전자부품 납땜용 패드가 형성되고, 다수 개의 전자부품 납땜용 패드를 제외한 영역에 다수 개의 제1 관통홀이 형성되되, 가이드 몸체 상에 놓였을 때 제1 관통홀이 가이드 핀을 통과시키는 인쇄회로기판; 및 다수 개의 전자부품 납땜용 홀과 다수 개의 제2 관통홀이 일면과 타면을 관통하도록 형성되되, 인쇄회로기판 상에 놓였을 때 제2 관통홀이 가이드 핀을 통과시키고 전자부품 납땜용 홀은 전자부품이 전자부품 납땜용 패드에 납땜 가능하도록 형성된 가이드 플레이트를 포함한다.
