접이식 자동 기립형 휠체어

출원번호 : 10-2015-0023323 (출원일: 2015-02-16)

등록번호 : 10-1647623 (등록일: 2016-08-05)

특허권자 : 충남대학교산학협력단

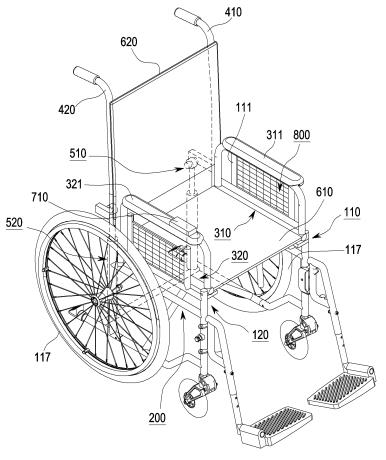

요약 : 본 발명은 휴대가 용이하고 부피를 줄인 접이식 자동 기립형 휠체어를 위하여, 제1휠이 결합된 제1휠체어 프레임과, 제2휠이 결합된 제2휠체어 프레임과, 상기 제1휠체어 프레임과 상기 제2휠체어 프레임을 연결하는 접철 링크와, 일단이 상기 제1휠체어 프레임의 전방에 회전가능하게 결합되며 상기 제1휠체어 프레임이 안착되는 제1시트 파이프와, 일단이 상기 제2휠체어 프레임에 회전가능하게 결합되며 제2휠체어 프레임에 안착되는 제2시트 파이프와, 상기 제1시트 파이프의 타단에 회전가능하게 결합되는 제1백 파이프와, 상기 제2시트 파이프의 타단에 회전가능하게 결합되는 제2백 파이프와, 상기 제1휠체어 프레임에 결합되고 상기 제1백 파이프에 결합되며 상기 제1백 파이프를 승강시키는 제1승강부와, 상기 제2휠체어 프레임에 결합되고 상기 제2백 파이프에 결합되며, 상기 제2백 파이프를 승강시키는 제2승강부를 포함하는 접이식 자동 기립형 휠체어를 제공한다.

대표청구항 : 제1휠이 결합된 제1휠체어 프레임;제2휠이 결합된 제2휠체어 프레임;상기 제1휠체어 프레임과 상기 제2휠체어 프레임을 연결하는 접철 링크;일단이 상기 제1휠체어 프레임의 전방에 회전가능하게 결합되며, 상기 제1휠체어 프레임이 안착되는 제1시트 파이프;일단이 상기 제2휠체어 프레임에 회전가능하게 결합되며, 제2휠체어 프레임에 안착되는 제2시트 파이프;상기 제1시트 파이프의 타단에 회전가능하게 결합되는 제1백 파이프;상기 제2시트 파이프의 타단에 회전가능하게 결합되는 제2백 파이프;상기 제1휠체어 프레임에 결합되고, 상기 제1백 파이프에 결합되며, 상기 제1백 파이프를 승강시키는 제1승강부;상기 제2휠체어 프레임에 결합되고, 상기 제2백 파이프에 결합되며, 상기 제2백 파이프를 승강시키는 제2승강부 및상기 제1휠체어 프레임에 설치되는 태양전지유닛을 포함하며,상기 제1휠체어 프레임은 상기 태양전지유닛을 수납하고,상기 태양전지유닛은,태양전지패널과, 상기 태양전지패널이 결합된 패널 프레임 및 상기 패널 프레임의 양측면에서 돌출된 가이드 돌기를 포함하며,상기 제1휠체어 프레임은,상기 가이드 돌기가 이동가능하게 결합되며 일방향으로 연장된 가이드 레일 및 상기 가이드 레일의 단부에 인접하고 상기 패널 프레임을 지지하는 서포터 리브를 포함하는접이식 자동 기립형 휠체어.

상세링크 : http://newsd.wips.co.kr/wipslink/api/dkrdshtm.wips?skey=3516342000566
