종방향 슬립을 허용하는 강철도교용 무도상궤도 구조

기계
종방향 슬립을 허용하는 강철도교용 무도상궤도 구조

출원번호 : 10-2019-0039804 (출원일: 2019-04-04)

등록번호 : 10-2138365 (등록일: 2020-07-21)

특허권자 : 충남대학교산학협력단

요약 : 거더, 세로보 또는 종형빔과 같은 강부재를 이용하여 무도상 강철도교를 시공할 경우, 강부재에 연결되는 궤광 침목이 교량 종방향 또는 궤도 종방향으로 미끄러지는 슬립을 허용함으로써 온도변화에 따른 강철도교의 팽창 및 수축을 무도상궤도가 용이하게 수용할 수 있고, 또한, 강부재를 이용하여 무도상 강철도교를 시공할 경우, 종방향 슬립을 허용하되, 횡방향 및 연직방향으로 강성을 보강하는 무도상궤도를 시공함으로써 장대레일을 안전하고 용이하게 설치할 수 있고, 이에 따라, 열차의 고속화가 가능해지는, 종방향 슬립을 허용하는 강철도교용 무도상궤도 구조가 제공된다.

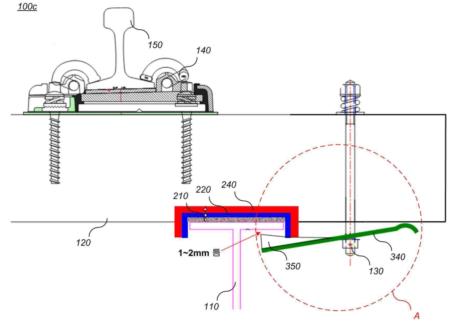

대표청구항 : 거더/세로보/종형빔과 같은 강부재(110) 상에 침목(120)을 배치하고, 상기 침목(120)을 침목 고정장치(130)로 연결하며, 상기 침목(120) 상에 레일 체결장치(140) 및 레일(150)을 설치하는 무도상궤도 구조로서,상기 침목(120)의 양측에서 상기 강부재(110)의 상부플랜지 및 침목(120) 하부에 배치되어 상기 침목(120)을 지지하면서 상기 침목(120)의 고저를 조정하는 침목패드(210);상기 침목(120)의 종방향 슬립을 허용하도록 상기 침목(120)의 양측에서 상기 침목(120) 및 침목패드(210) 사이에 설치되는 저마찰판(220);상기 침목(120)의 양측에서 상기 저마찰판(220)을 감싸도록 설치되는 ㄷ형강(240); 및상기 침목(120)과 상기 강부재(110)의 상부플랜지가 연결되도록 상기 침목(120)의 하부와 체결되어 횡방향 및 연직방향 강성을 제공하는 탄성 고정판(340)을 포함하되,상기 침목(120) 하면과 상기 강부재(110)의 상부플랜지와의 원활한 슬립을 제공하기 위하여 상기 침목(120)의 하면에 홈을 구성하고, 그 홈에 상기 ㄷ형강(240), 저마찰판(220) 및 침목패드(210)를 각각 설치하고; 상기 탄성 고정판(340)에 상기 강부재(110)의 상부플랜지의 하부 상태에 따라 1~2㎜의 틈을 유지시키기 위한 틈 조정 플라스틱(350)이 설치되는 것을 특징으로 하는 종방향 슬립을 허용하는 강철도교용 무도상궤도 구조.

상세링크 : http://newsd.wips.co.kr/wipslink/api/dkrdshtm.wips?skey=3520314000581
