주파수 선택적 특성을 갖는 이중 평형 주파수 변환 믹서

출원번호 : 10-2020-0053146 (출원일: 2020-05-04)

등록번호 : 10-2347261 (등록일: 2021-12-31)

특허권자 : 충남대학교산학협력단

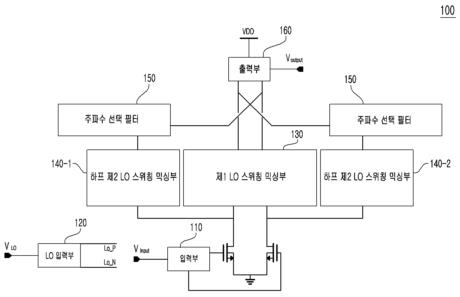

요약 : 본 발명은 이중 평형 주파수 변환 믹서에 관한 것으로서, 입력 신호가 입력되는 입력부, 국부발진 신호가 입력되는 국부발진입력부, 상기 입력 신호를 상기 국부발진 신호와 믹싱하기 위하여 이중 평형 길버트 셀(double balanced gilbert cell) 구조로 이루어진 제1 국부발진 스위칭 믹싱부, 상기 입력 신호를 상기 국부발진 신호와 믹싱하기 위하여 이중 평형 길버트 셀 구조로 이루어지고 상기 제1 국부발진 스위칭 믹싱부와 연결된 제2 국부발진 스위칭 믹싱부, 이미지 주파수의 신호를 통과시키기 위해 상기 제2 국부발진 스위칭 믹싱부에 각각 접속된 2개의 주파수 선택 필터 및 출력 신호를 출력하는 출력부를 포함하고, 상기 주파수 선택 필터는 상기 제2 국부발진 스위칭 믹싱부로부터 출력된 신호들을 상기 출력부로 크로스 커플링한다.

대표청구항 : 이중 평형 주파수 변환 믹서로서,제1 주파수를 가진 입력 신호가 입력되는 입력부;국부발진기에 의한 국부발진 신호가 입력되는 국부발진입력부;상기 입력 신호를 상기 국부발진 신호와 믹싱하기 위하여 이중 평형 길버트 셀(double balanced gilbert cell) 구조로 이루어진 제1 국부발진 스위칭 믹싱부;상기 입력 신호를 상기 국부발진 신호와 믹싱하기 위하여 이중 평형 길버트 셀 구조로 이루어지고, 상기 제1 국부발진 스위칭 믹싱부와 연결된 제2 국부발진 스위칭 믹싱부; 이미지 주파수의 신호를 통과시키기 위해 상기 제2 국부발진 스위칭 믹싱부에 각각 접속된 2개의 주파수 선택 필터; 및목적하는 제2 주파수를 가진 출력 신호를 출력하는 출력부를 포함하고,상기 제1 국부발진 스위칭 믹싱부 및 상기 제2 국부발진 스위칭 믹싱부에서 믹싱되는 국부발진 신호는 포지티브 국부발진 신호(Lo_P) 및 네거티브 국부발진 신호Lo_N)이며,상기 주파수 선택 필터는 상기 제2 국부발진 스위칭 믹싱부로부터 출력된 신호들을 상기 출력부로 크로스 커플링하는이중 평형 주파수 변환 믹서.
