친수성 제올라이트 분리막의 제조방법

출원번호 : 10-2007-0081299 (출원일: 2007-08-13)

등록번호 : 10-0903952 (등록일: 2009-06-15)

특허권자 : 충남대학교산학협력단

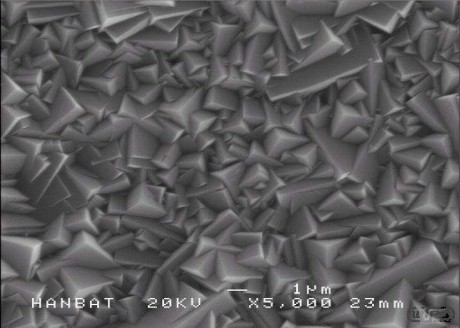

요약 : 본 발명은 결함이 적으며 액체 상태의 물/유기물 혼합물의 투과증발 분리에 적용되는 제올라이트 분리막의 제조방법에 관한 것으로 상세하게는 제올라이트 분말을 지지체에 부착하는 단계, 및 실리카원 및 알루미나원을 함유하는 현탁액을 숙성시킨 후 여과하여 제조된 투명 여과액을 상기 지지체와 접촉시키고 열처리 하여 결정성 제올라이트 막을 형성하는 단계를 포함하는 제올라이트 막의 제조방법에 관한 것이다. 본 발명에 의한 제올라이트 막의 제조방법은 별도의 종결정을 따로 제조하지 않고 상업적으로 시판되는 제올라이트 분말을 종결정으로 사용하여도 지지체의 내부에 제올라이트 결정층을 얇고 균일하게 성장시킬 수 있는 장점이 있으며, 본 발명에 따른 제조방법으로 제조된 제올라이트 막은 물/유기물의 투과증발 분리에 적용하여 물에 대한 높은 투과선택도 및 높은 투과플럭스를 나타내는 효과가 있다.

대표청구항 : a) 양끝이 개구된 다공질 튜브형 지지체의 내부에 제올라이트 분말을 부착하는 단계; b) 실리카원, 알루미나원, 수산화나트륨 및 증류수를 함유하는 현탁액을 숙성 후 평균 기공 크기 2 내지 10㎛인 다공성 필터로 여과하여 Si : Na의 몰비가 1 : 30 ~ 80이고 Si : Al의 몰비가 1: 1 ~ 5인 투명여과액을 제조하는 단계; 및 c) 상기 다공질 튜브형 지지체의 한쪽 개구부가 실링되도록 반응기에 세로로 배치하고 상기 다공질 튜브형 지지체 내부에 상기 투명 여과액을 주입하고 다른 쪽 개구부를 실링한 후 열처리하여 다공질 지지체 내부에 결정성 제올라이트 막을 성장시키는 단계; 를 포함하는 제올라이트 막의 제조방법.

상세링크 : http://newsd.wips.co.kr/wipslink/api/dkrdshtm.wips?skey=3509177000384
