캡빔을 이용한 말뚝지지형 조립식 잔교시공방법

기계
캡빔을 이용한 말뚝지지형 조립식 잔교시공방법

출원번호 : 10-2012-0024085 (출원일: 2012-03-08)

등록번호 : 10-1351829 (등록일: 2014-01-09)

특허권자 : 충남대학교산학협력단

요약 : 예컨대 해상 등의 지반에 말뚝을 시공하고 상기 말뚝 상부에 바닥판을 시공하여 설치되는 잔교시공 방법에 대한 것으로서, 말뚝을 잔교의 연장방향 즉 종방향으로 서로 이격되도록 시공하고, 상기 말뚝의 상부에는 캡빔을 설치하게 된다. 이러한 캡빔은 프리캐스트 구조물로서 PHC 말뚝의 상단부를 확장시켜 교각의 코핑부 역할을 하도록 하게 된다. 이때 상기 캡빔과 PHC 말뚝은 서로 봉 체결방식을 따르게 되는데 이러한 봉 체결방식은 먼저 PHC 말뚝의 상부 중공에 속채움 콘크리트를 타설함과 더불어 체결봉을 상기 속채움 콘크리트에 매입시키고 상단이 노출되도록 하게 된다. 이에 상기 상단이 노출된 체결봉의 상단이 캡빔을 관통하도록 하고 캡빔 상면에서 체결구를 이용하여 PHC 말뚝에 간단하게 캡빔을 체결시켜 시공하게 된다.

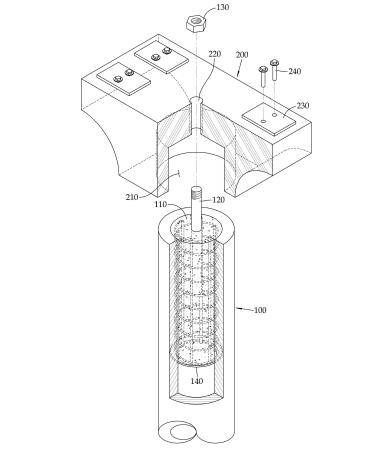

대표청구항 : 상부 중공에 속채움 콘크리트(110)가 충진되고 상기 속채움 콘크리트의 중앙부에 체결봉(120)의 하단부가 매립되며 나사부가 형성된 상단부가 속채움 콘크리트 상방으로 연장되어 노출된 말뚝(100)을 설치하는 단계;저면에 상기 말뚝의 상단부가 삽입되는 말뚝 지지홈(210)이 형성되도록 하고, 상면은 수평면으로 형성되며 상면으로부터 말뚝 지지홈까지 관통된 연결홀(220)이 형성된 된 직육면체 블록형태의 철근콘크리트 부재인 캡빔(200)의 연결홀(220)에 상기 말뚝(100)에 형성된 체결봉(120)이 삽입되도록 설치한 후 체결구(130)를 이용하여 캡빔(200)을 말뚝(100)에 연결시키는 단계; 및상기 캡빔(200) 상면에 상부강재프레임(300)을 설치함과 더불어 상기 상부 강재프레임에 데크(400)를 고정 설치하는 단계;를 포함하며,상기 속채움 콘크리트(110) 내부에는 체결봉(120) 주위에만 수직철근과 나선철근을 배근하여 체결봉 주위에 작용하는 하중에 저항할 수 있도록 하며,상기 상부 강재프레임(300)은 판형 부재로서 서로 횡방향으로 이격되도록 배치된 ㄷ 앵글인 양 측면강재(310); 및 상기 양 측면강재 사이에 종방향으로 이격 배치된 횡방향강재(320);를 포함하며, 상기 횡방향강재는 H형 철골을 이용하여 양 측면강재를 서로 구속시키고, 데크를 지지하도록 하되, 상기 횡방향강재(320)는 캡빔(200)의 상면에 설치된 받침(230)에 지지되도록 하고, 상기 횡방향강재(320)를 받침(230)을 관통하여 캡빔에 고정되는 앵커볼트(240)를 이용하여 캡빔(200)에 고정 설치되도록 하는 것을 특징으로 하는 캡빔을 이용한 말뚝지지형 조립식 잔교시공방법.

상세링크 : http://newsd.wips.co.kr/wipslink/api/dkrdshtm.wips?skey=3514032000882
