탐지 속도 향상을 위한 집합체 형태 지표 투과 레이더의 주파수 변화 시스템 Frequency variation System of Ground Penetrating Radar array for finding speed improvement

출원번호 : 10-2014-0138362 (2014년10월14일)

등록번호 : 10-1627346 (2016년05월30일)

특허권자 : 한밭대학교

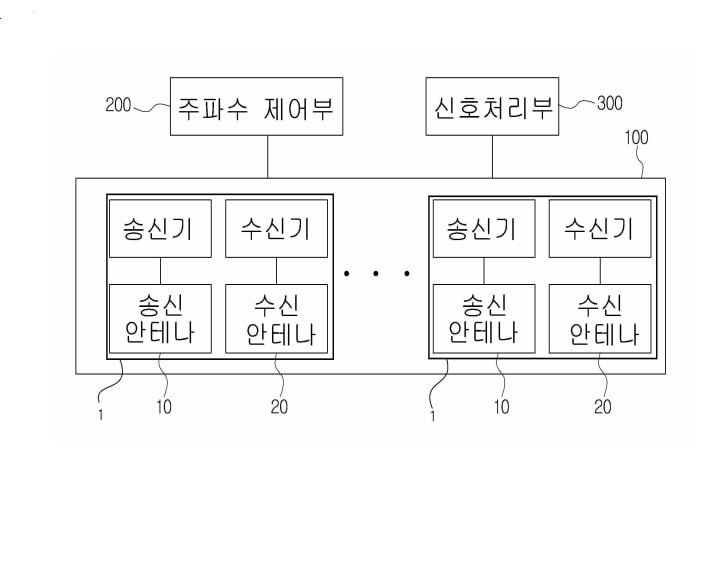

요약 : 본 발명은 탐지 속도 향상을 위한 집합체 형태 지표 투과 레이더의 주파수 변화 시스템에 관한 것으로, 더욱 상
세하게는 각각의 송신 신호를 생성하는 송신기와, 생성된 송신 신호를 방사하는 송신 안테나(10)와, 매질로부터
상기 송신 신호에 의해 반사되는 응답 신호를 수신받는 수신 안테나(20)와, 수신 신호를 처리하는 수신기로 구성
되는 다수 개의 지표 투과 레이더(GPR, Ground Penetrating Radar)(1)로 이루어지며, 다수 개의 지표 투과 레이
더(1)를 가로 집합체 형태로 배열되어 형성되는 지표 투과 레이더부(100), 상기 지표 투과 레이더(1)의 상기 송
신 신호의 주파수 및 상기 응답 신호의 주파수를 설정하는 주파수 제어부(200) 및 상기 지표 투과 레이더부(10
0)로부터 획득한 상기 응답 신호를 분석하는 신호 처리부(300)를 포함하여 구성되는 것을 특징으로 하는 탐지 속
도 향상을 위한 지표 투과 레이더의 주파수 변화 시스템에 관한 것이다.
