토크와 역률 향상을 위한 축방향 적층 동기형 릴럭턴스 전동기 및 설계 방법 Axially laminated synchronous reluctance motor for improving torque and power factor and design method thereof

출원번호 : 10-2017-0005317 (2017년01월12일)

등록번호 : 10-1911614 (2018년10월18일)

특허권자 : 한밭대학교

요약 : 본 발명은 토크와 역률 향상을 위한 축방향 적층 동기형 릴럭턴스 전동기에 관한 것이다. 동기형 릴럭턴스 전동
기는 원주방향을 따라 방사상으로 돌출된 티스와, 인접하는 상기 티스 사이에 형성된 슬롯을 갖고 중앙에 수용영
역이 형성된 고정자; 둥근 형상을 갖고 상기 수용영역에 수용되어 회전하는 회전자; 를 포함하고, 상기

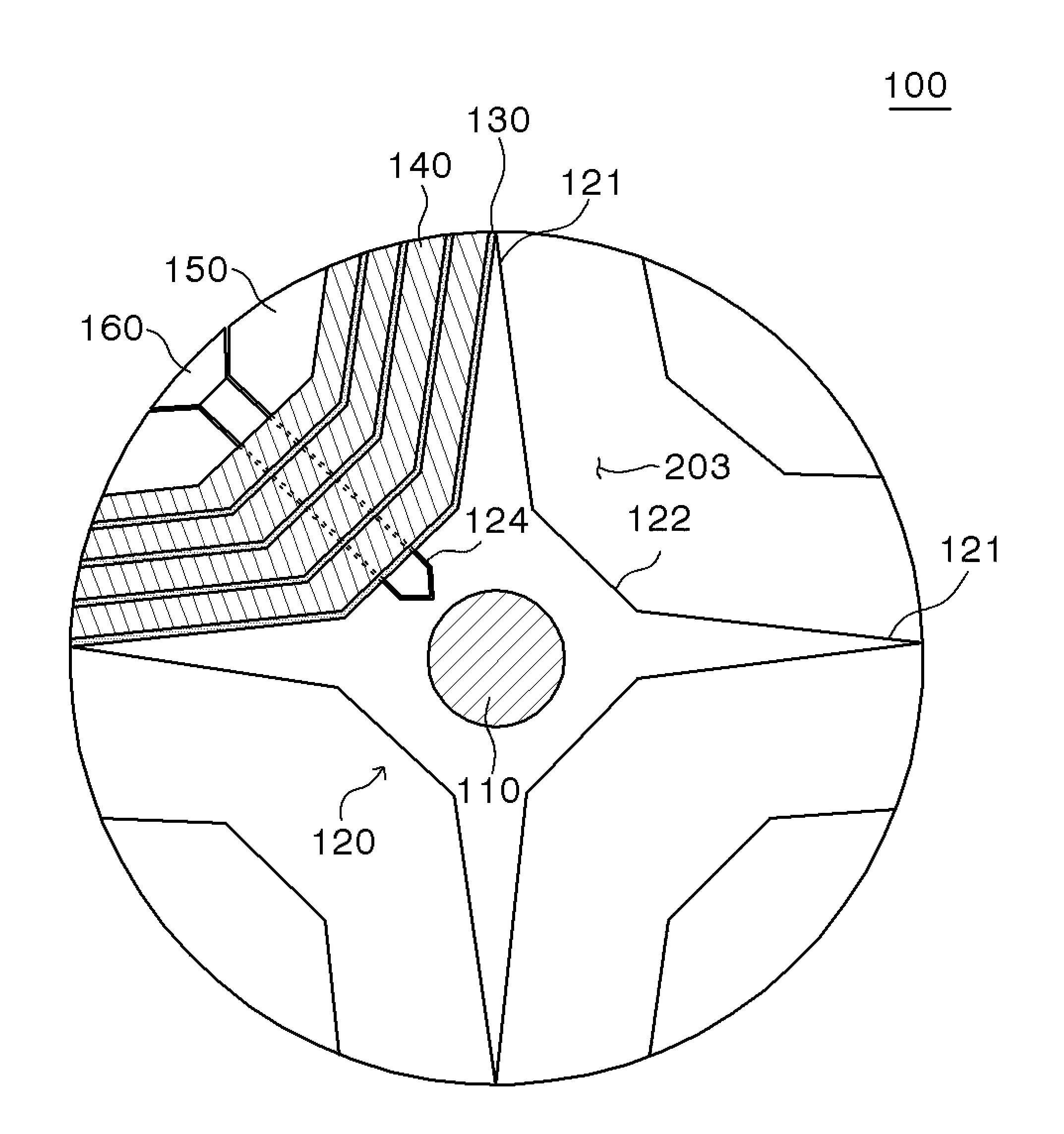

회전자는, 상기 회전자를 회전시키도록 중심에 위치하는 샤프트; 상기 샤프트가 삽입될 수 있는 축공이 가운데에
형성되고, 상기 회전자의 단부까지 연장되는 복수의 날개 사이에 오목한 공간을 형성하는 적층면과, 상기 적층면
에 상기 축공을 향해 형성되는 체결구를 갖는 비자성 금속 재질의 스파이더; 상기 적층면에 축방향으로 순차적으
로 적층되는 복수의 코어; 상기 적층면과 상기 코어 사이 그리고 각각의 상기 코어 사이에 위치되는 절연시트;
최외각의 상기 코어에 적층되어 상기 회전자의 단부를 형성하는 절연 재질의 폴 홀더; 상기 코어, 상기 절연시트
및 상기 폴 홀더를 상기 스파이더에 결합하도록 상기 폴 홀더에서부터 상기 체결구까지 삽입되는 체결부재; 를
포함한다.
이러한 구성에 따르면, 기계적인 강성이 좋고 립이 없는 새로운 형태를 가지면서 토크가 크고 토크 리플이 저감
된 동기형 릴럭턴스 전동기를 제공할 수 있다.
