통합 공공망과 5G 주파수 이중대역 커버용 단일 급전 안테나

출원번호 : 10-2020-0046541 (출원일: 2020-04-17)

등록번호 : 10-2300619 (등록일: 2021-09-03)

특허권자 : 충남대학교산학협력단

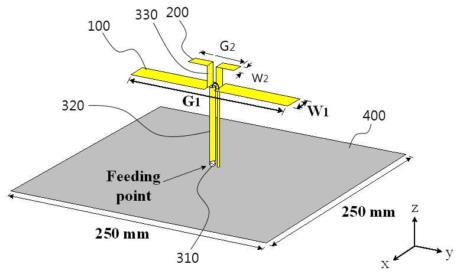

요약 : 본 발명은 단일 급전을 통해 통합 공공망과 5G 무선통신망의 이중대역을 동시에 커버하고, 방사소자의 변수를 이용하여 공진주파수와 대역폭을 튜닝함으로써 각 대역의 요구 대역폭을 만족시킬 수 있는 통합 공공망과 5G 주파수 이중대역 커버용 단일 급전 안테나에 관한 것이다. 본 발명의 실시 예에 따른 통합 공공망과 5G 주파수 이중대역 커버용 단일 급전 안테나는 반사판과, 제1 방사소자, 제2 방사소자 및 급전부를 포함한다. 또한, 상기 제1 방사소자는 미리 선택된 제1 주파수 대역에서 동작하도록 대응되는 방사소자의 길이와 폭을 갖는 평면형 구조로 형성된다. 또한, 상기 제2 방사소자는 제1 방사소자의 일단에 연결되고, 미리 선택된 제2 주파수 대역에서 동작하도록 대응되는 방사소자의 길이와 폭을 갖는 평면형 구조로 형성된다. 또한, 상기 급전부는 제1 방사소자와 반사판의 사이에 구성되어 제1 방사소자와 반사판을 급전시킨다. 이때, 상기 제1 방사소자와 제2 방사소자는 급전부에서 수직 연장 후 급전부를 중심으로 대칭되는 ‘ㄷ’ 자 형상의 접은 형태로 구성된다.

대표청구항 : 다이폴 안테나(Dipole antenna)로 구성되어 단일 급전 방식의 이중 대역에서 동작하는 이중대역 커버용 단일 급전 안테나에 있어서,반사판과;미리 선택된 제1 주파수 대역에서 동작하도록 대응되는 방사소자의 길이와 폭을 갖는 평면형 구조로 형성되는 제1 방사소자;상기 제1 방사소자의 일단에 연결되고, 미리 선택된 제2 주파수 대역에서 동작하도록 대응되는 방사소자의 길이와 폭을 갖는 평면형 구조로 형성되는 제2 방사소자;상기 제1 방사소자와 반사판 사이에 구성되어 급전점을 통해 공급되는 급전신호를 제1 방사소자에 전송하는 제1 급전선로; 및상기 제1 방사소자와 제2 방사소자 간에 위치하여 급전점을 통해 공급되는 급전신호를 제2 방사소자에 전송하는 제2 급전선로를 포함하며,상기 제1 방사소자와 제2 방사소자는 제1 방사소자가 제2 방사소자의 반사판 역할을 수행하도록 적층 되게 구성되어 상기 제2 급전선로를 중심으로 대칭되는 ‘ㄷ’ 자 형상으로 구성되는 것을 특징으로 하는 이중대역 커버용 단일 급전 안테나.

상세링크 : http://newsd.wips.co.kr/wipslink/api/dkrdshtm.wips?skey=3521382000948
