파우치 자동포장기 Auto packing machine of a pouch

출원번호 : 10-2016-0094692 (2016년07월26일)

등록번호 : 10-1666775 (2016년10월10일)

특허권자 : (주)아모레퍼시픽

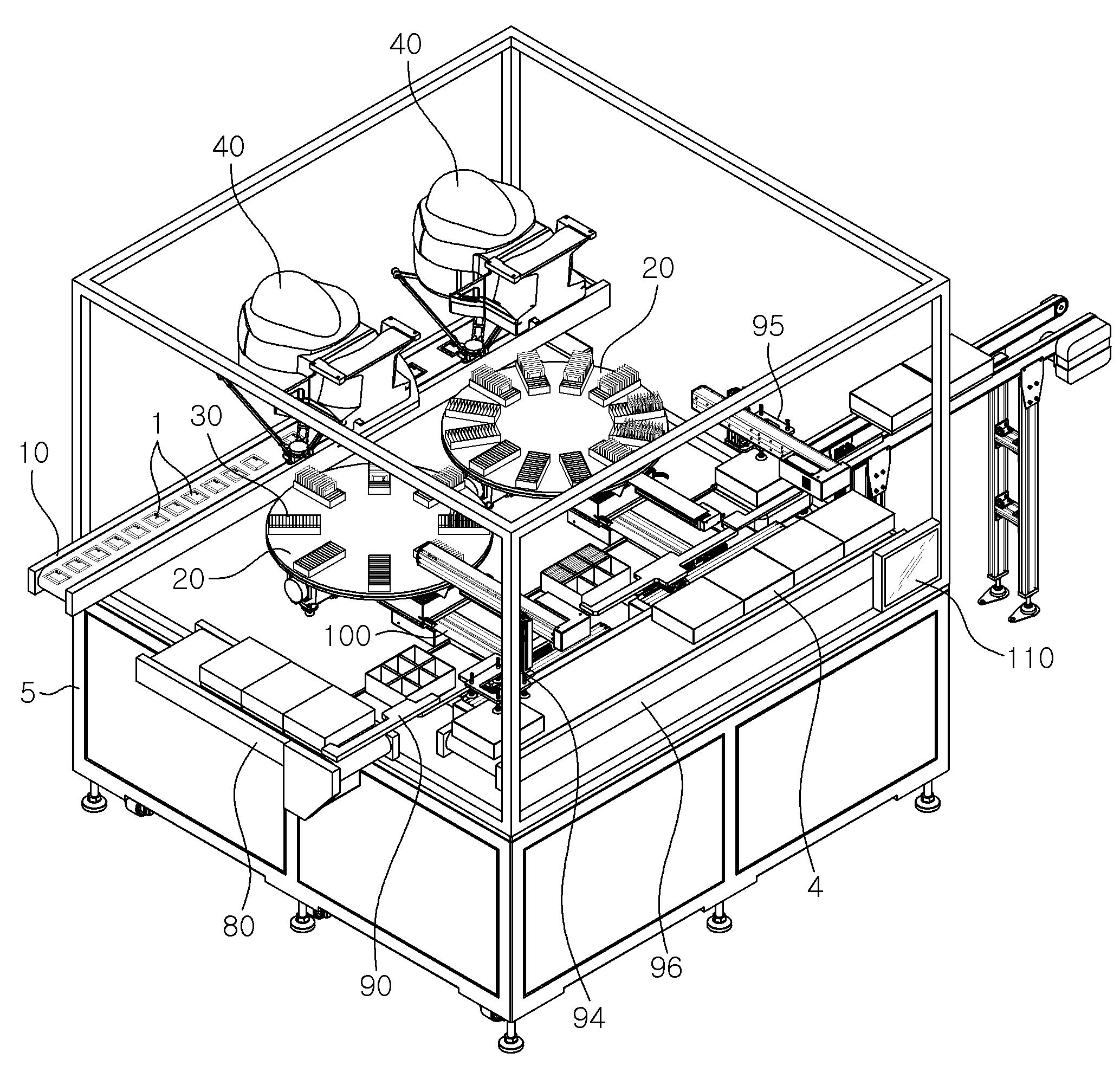

요약 : 본 발명은 파우치(1)를 전방으로 이송하는 이송컨베이어(10); 상기 이송컨베이어(10)의 측방에 위치되며, 면상에는 반경방향으로 연장된 복수개의 개구부(21)가 원주방향을 따라 이격 형성된 턴테이블(20); 상기 턴테이블(20)의 상면에 고정되며, 상하로 관통된 다수의 슬롯(31)이 수평 배치되고 이 다수의 슬롯(31)이 상기 턴테이블(20)의 각 개구부(21)와 연통되는 복수개의 슬롯매거진(30); 상기 이송컨베이어(10)의 측방에 위치되며, 이송되는 파우치(1)를 픽업하여 상기 슬롯매거진(30)의 각 슬롯(31)에 삽입하는 픽업수단(40); 상기 턴테이블(20)의 개구부(21)를 개폐하며, 이 개구부(21)를 개방시켜 슬롯매거진(30)의 슬롯(31)에 수납된 파우치(1)를 낙하시키는 개폐판(50); 상기 턴테이블(20)의 하측에 구비되며, 상기 슬롯매거진(30)에서 낙하되는 파우치(1)가 박스(2)의 각 수납홈(3)에 삽입되도록 가이드해주는 수납가이더(60); 상기 수납가이더(60)의 출구(64)의 하측으로 박스(2)를 공급하는 박스공급수단; 및 상기 턴테이블(20), 픽업수단(40), 개폐판(50) 및 박스공급수단의 작동을 제어하는 컨트롤러(110);를 포함하여 구성된 것을 특징으로 하는 파우치 자동포장기이다.





1020160094692
