판상-링형 구속시험방법에 의한 콘크리트의 수축균열평가방법

출원번호 : 10-2008-0034732 (출원일: 2008-04-15)

등록번호 : 10-0977811 (등록일: 2010-08-18)

특허권자 : 충남대학교산학협력단

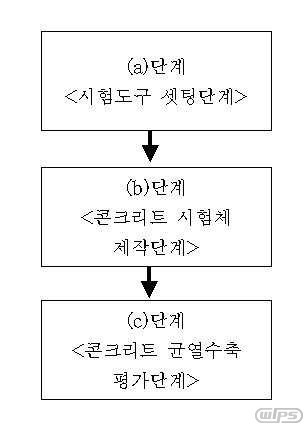

요약 : 균열에 의한 콘크리트 구조물의 내구성 저하 및 유지, 보수비용 증가 등의 문제가 발생함에 따라 대학, 연구기관 등에서 균열을 저감시키기 위한 연구가 활발히 이루어지고 있다. 또한 이러한 연구에 의해 현재 혼화재료, 섬유 등을 사용하여 콘크리트의 수축을 저감시킴으로서 균열을 제어하는 여러 가지 방법들이 도출되어 있다. 이에 본 발명은 다양한 방식으로 배합된 콘크리트의 균열특성을 비교, 평가하여 균열에 대한 최적 배합조건을 도출해 내기 위해, (a) 평판 위에서 동심원을 이루도록 외부링과 내부링을 배치하는 단계; (b) 상기 외부링과 내부링 사이에 콘크리트를 타설, 양생하여 시험체를 제작하는 단계; 및 (c) 상기 콘크리트 시험체의 구속수축응력 및 균열발생량을 측정하는 단계; 로 이루어지는 판상-링형 구속시험방법에 의한 콘크리트의 수축균열 평가방법을 제공한다.

대표청구항 : 다음의 각 단계로 이루어지는 판상-링형 구속시험방법에 의한 콘크리트의 수축균열 평가방법. (a) 평판 위에서 동심원을 이루도록 외부링과 내부링을 배치하는 단계; (b) 상기 외부링과 내부링 사이에 콘크리트를 타설, 양생하여 시험체를 제작하는 단계; 및 (c) 육안 또는 센서에 의해 상기 시험체 상면의 균열발생시점을 측정하고, 크랙스케일(Crack Scale)로 상기 시험체 상면에 발생한 균열선의 폭과 길이를 재어 균열면적을 계산함으로서 균열발생량을 측정하고, 다음의 식에 의해 구속수축응력을 산정하는 단계; MPa = ε×E×A MPa : 구속수축응력 ε : 콘크리트의 변형(mm) E : 콘크리트의 탄성계수(N/㎟) A : 콘크리트의 노출 면적(㎟)
