폐수증기 저장장치 Storage device for waste steam

출원번호 : 10-2014-0123696 (2014년09월17일)

등록번호 : 10-1557239 (2015년09월24일)

특허권자 : 한밭대학교

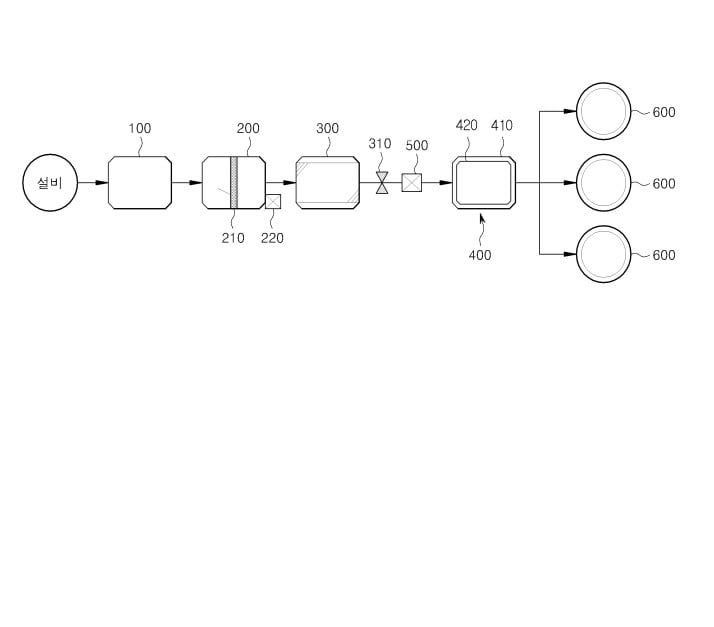

요약 : 본 발명에 따른 폐수증기 저장장치는 각종 설비로부터 방출되는 폐수증기를 포집하는 포집부; 상기 포집부와 연
통하도록 연결되어, 상기 포집된 폐수증기를 공급받아, 상기 폐수증기 내에 포함된 이물질을 분리 및 제거하는
이물질분리부; 상기 이물질분리부와 연통하도록 연결되어, 상기 이물질이 걸러진 폐수증기를 고온·고압의 상태
에서 압축하는 압축부; 상기 압축부와 연통하도록 연결되어, 상기 고압상태의 폐수증기를 공급받아 저장하며, 에
어로젤(Aerogel)층을 포함하여 단열효과를 갖는 저장탱크; 상기 압축부와 저장탱크의 사이에 설치되며, 이동하는
폐수증기의 압력을 조절하고, 역류를 방지하는 압력조절부; 상기 저장탱크와 연통하도록 연결되어, 상기 저장된
폐수증기가 보유한 엔탈피를 이용하여 구동하는 구동부를 포함한다. 본 발명에 따른 폐수증기 저장장치에
의하면, 단열성이 높은 에어로젤(Aerogel)을 사용하여, 폐수증기를 저장하는 동안 상기 폐수증기의 열에너지 손
실을 최소화 할 수 있으며, 써지방지밸브와 압력조절부를 구비하여 폐수증기의 유동 흐름을 원활하게 함으로써,
폐수증기의 극심한 진동과 반복되는 역류에 의한 장치의 고장을 막을 수 있다.
