포화 영역을 고려하는 디지털 전치왜곡 전력 증폭 장치 및 방법 Apparatus for digital predistortion in power amplifier considering saturation region and method thereof

출원번호 : 10-2015-0017539 (2015년02월04일)

등록번호 : 10-1683457 (2016년12월01일)

특허권자 : 한밭대학교

요약 : 본 발명은 디지털 전치왜곡 전력 증폭 장치 및 방법에 관한 것으로서, 보다 구체적으로는 전력 증폭기의 입력 및
출력 신호를 이용하여 디지털 전치왜곡을 위한 파라미터를 산출함에 있어 전력 증폭기가 포화 영역에서 동작하는
경우의 입력 및 출력 신호인지를 고려하여 디지털 전치왜곡을 위한 파라미터를 산출하는 것을 특징으로 하는 디
지털 전치왜곡 전력 증폭 장치 및 방법에 관한 것이다.

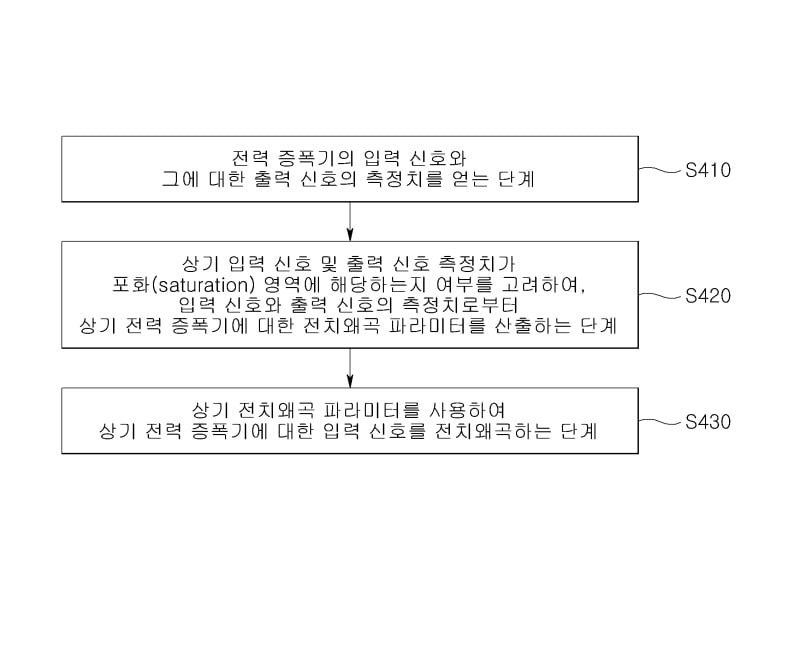

본 발명은 전력 증폭기의 비선형 특성을 보상할 수 있도록 전치왜곡된 신호를 전력 증폭기에 입력하는 디지털 전
치왜곡 전력 증폭 장치에 있어서, 입력 신호를 증폭하여 출력하는 전력 증폭기; 상기 전력 증폭기의 입력 신호와
출력 신호 측정치를 이용하여 상기 전력 증폭기에 대한 전치왜곡 파라미터를 산출하는 전치왜곡 산출부; 및 상기
전치왜곡 파라미터를 사용하여 상기 전력 증폭기에 대한 입력 신호를 전치왜곡하는 전치왜곡 적용부를 포함하여
구성되며, 상기 전치왜곡 산출부에서는 상기 전력 증폭기의 입력 신호 및 출력 신호 측정치가 포화(saturation)
영역에 해당하는지 여부를 고려하여 상기 전치왜곡 파라미터를 산출하는 것을 특징으로 하는 디지털 전치왜곡 전
력 증폭 장치를 개시하는 효과를 갖는다.
