프리스트레스트 콘크리트 거더의 손실 측정장치

출원번호 : 10-2013-0090582 (출원일: 2013-07-31)

등록번호 : 10-1546803 (등록일: 2015-08-18)

특허권자 : 충남대학교산학협력단

요약 : 본 발명에 따른 프리스트레스트 콘크리트 거더의 손실 측정장치는 프리스트레스트 콘크리트 거더에 삽입되는 긴장재의 일측 종단에 연결되는 제1연결선 및 상기 긴장재의 타측 종단에 연결되고, 상기 제1연결선과 전기적 연결을 통해 상기 긴장재의 전기적 특성 변화를 측정하는 제2연결선을 포함한다.

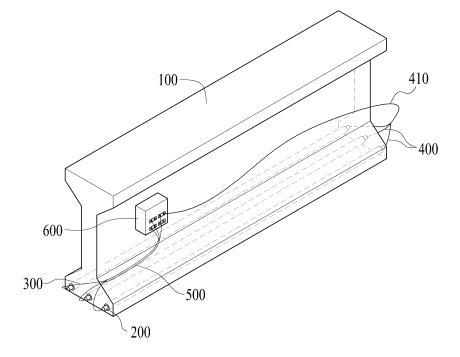

대표청구항 : 프리스트레스트 콘크리트 거더에 삽입되는 긴장재의 일측 종단에 연결되는 제1연결선;상기 긴장재의 타측 종단에 연결되고, 상기 제1연결선과 전기적 연결을 통해 상기 긴장재의 전기적 특성 변화를 측정하는 제2연결선; 및상기 프리스트레스트 콘크리트 거더의 외측에 구비되고, 상기 제1연결선 및 제2연결선이 결합되어 고정되는 연결 모듈을 포함하되,상기 긴장재는 복수 구비되고, 상기 제1연결선은 상기 긴장재의 개수에 대응되도록 구비되어 각각의 긴장재의 일단에 연결되고,상기 제2연결선은 상기 복수개의 긴장재의 개수에 대응되도록 구비되어 각각의 긴장재의 타단에 연결되되, 하나의 연장선으로 병합되고,상기 연결모듈은 복수의 상기 제1연결선이 각각 삽입 결합되되록 상기 제1연결선의 개수와 대응되도록 구비되는 제1결합구 및 상기 연장선이 삽입 결합되는 제2결합구와, 상기 제1결합구 및 상기 제2결합구의 측면에 각각 구비되어 상기 긴장재의 전기적 특성 변화를 측정하기 위한 측정구를 구비하는 프리스트레스트 콘크리트 거더의 손실 측정장치.
