출원번호 : 10-2018-0165066 (2018년12월19일)
등록번호 : 10-2200714 (2021년01월05일)
특허권자 : 명지대학교 산학협력단
요약 : 본 발명은 한옥 건축물의 기둥 및 보 합성 집성목 조립체의 연결구조에 관한 것으로서, 더욱 상세하게는 기둥 및 보 구조물의 강성을 높이고 보와 기둥간 연결 시공의 편의성을 높일 수 있는 한옥 건축물의 기둥 및 보 합성 집성목 조립체의 연결구조에 관한 것이다.

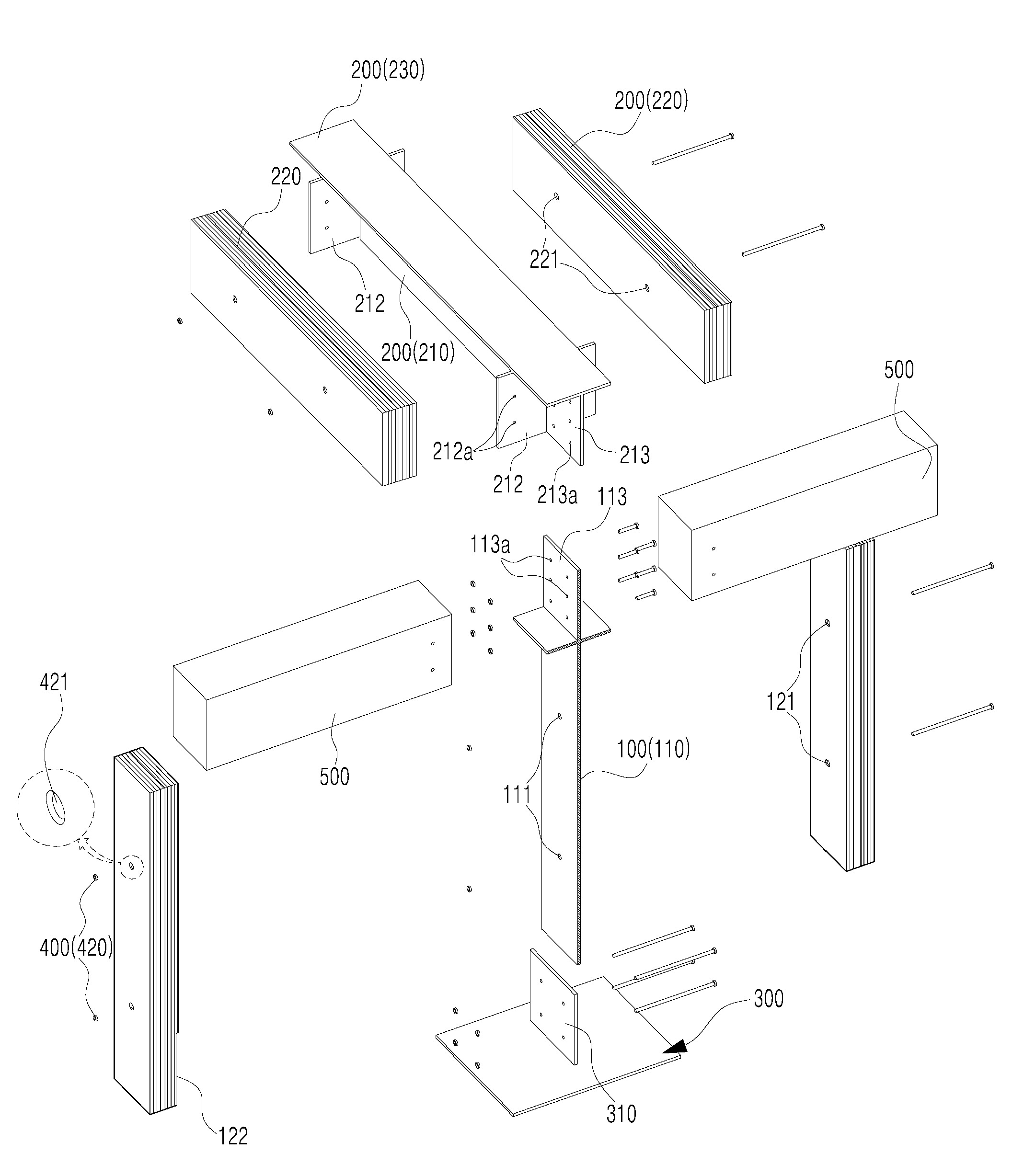

이를 위해, 한옥 기둥의 너비에 대응되는 금속의 제1내부강판과, 상기 제1내부강판의 양측면에 배치되는 집성목과, 상기 집성목을 상기 제1내부강판에 고정시키는 고정수단을 포함하는 기둥 조립체; 한옥 보의 너비에 대응되는 금속의 제2내부강판과, 상기 제2내부강판의 양측면에 배치되는 집성목과, 상기 집성목을 고정시키는 고정수단을 포함하는 보 조립체:로 구성되되, 상기 기둥 조립체와 보 조립체는 서로 수직한 방향으로 결합되며, 상기 제1내부강판과 제2내부강판은 서로 집성목으로부터 외측으로 연장되어 서로 맞대인 상태에서 체결될 수 있도록 구성되며, 상기 제1내부강판은 양측의 집성목 상면을 향해 연장되어 그 상면을 덮어씌운 제1연장날개와, 제1연장날개의 상방을 향해 연장된 제1체결판을 포함하고, 상기 제2내부강판은 양측의 집성목 일면을 향해 연장되어 그 일면을 덮어씌운 제2연장날개와, 상기 제1체결판을 향해 연장되어 제1체결판과 중첩될 수 있게 구성된 제2체결판을 포함하여 구성되고, 상기 기둥 조립체의 상부와 상기 보 조립체 사이에 설치된 받침보를 포함하되, 상기 받침보의 일면은 제1연장날개에 지지되고, 받침보의 일면에 이웃하는 이웃면은 제2연장날개에 밀착되며, 상기 받침보는 고정수단을 통해 제2연장날개에 고정된 것을 특징으로 하는 한옥 건축물의 기둥 및 보 합성 집성목 조립체의 연결구조를 제공한다.
