화물보호아대의 설치기구 Device for installing goods protecter

출원번호 : 10-2012-0072833 (2012년07월04일)

등록번호 : 10-1417298 (2014년07월02일)

특허권자 : 함운영

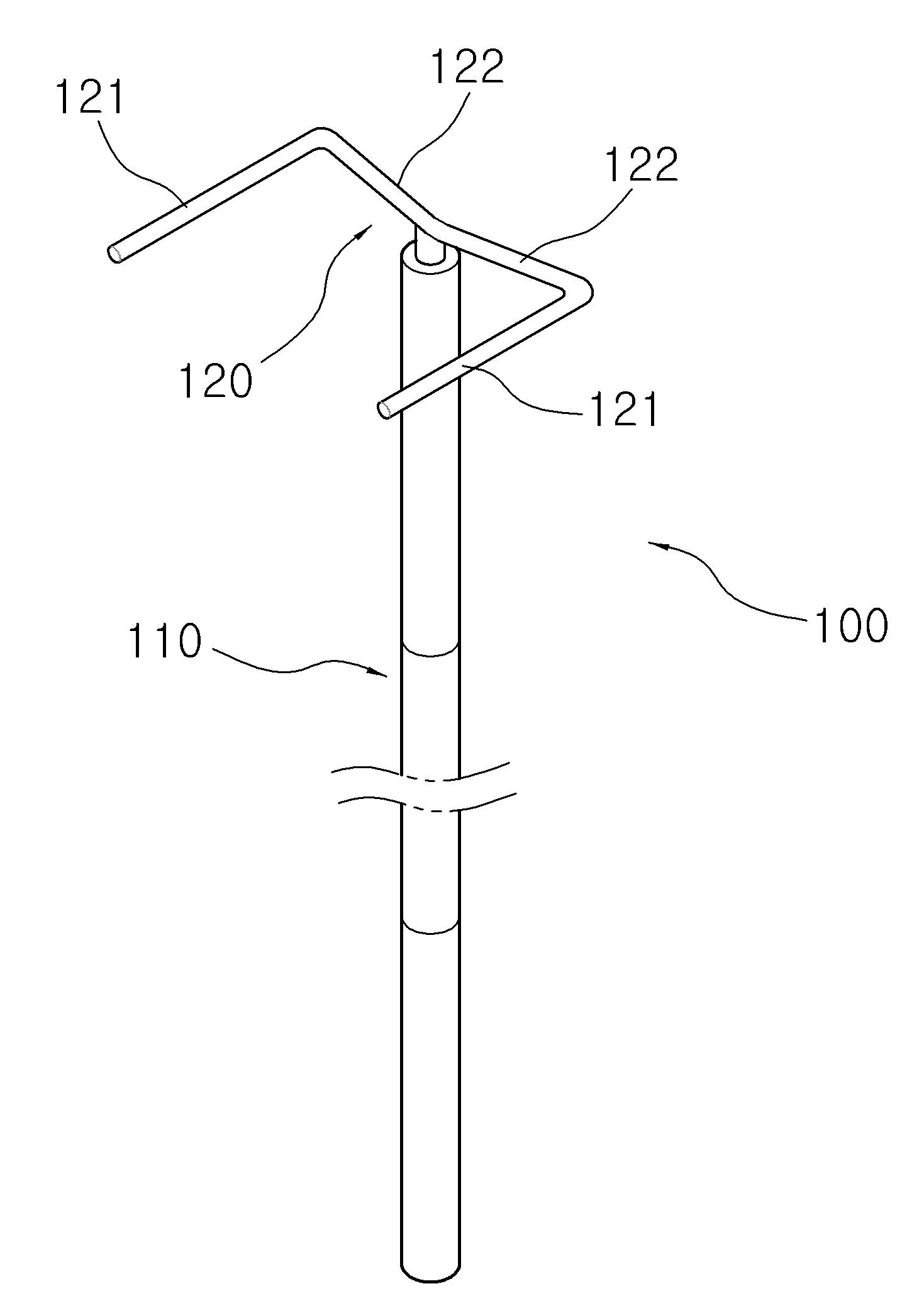

요약 : 본 발명은 화물보호아대의 설치기구에 관한 것으로서, 본 발명에 따른 화물보호아대의 설치기구는 아대몸체 한쌍이 끈부재로 상호 연결됨과 함께 상기 아대몸체 한쌍 중 적어도 어느 하나의 아대몸체에는 상호 마주보는 측면부에 삽입공 한쌍이 형성된 화물보호아대를 설치하기 위한 화물보호아대의 설치기구로서, 지상의 작업자에 의해 파지 가능한 봉 형상의 기구몸체와, 상기 기구몸체의 상단 중심에서 상기 삽입공 한쌍의 이격간격에 대응하도록 양 측방으로 연장되는 연결편 한쌍과, 상기 연결편 한쌍에서 각각 절곡되어 기구몸체와 수직하게 전방으로 나란하게 연장되며, 상기 삽입공 한쌍에 수평방향으로 삽탈 가능하게 끼워지는 끼움편 한쌍으로 구성된 지지부재를 포함하여, 상기 지지부재의 끼움편 한쌍을 아대몸체의 삽입공 한쌍에 끼워 지지한 상태에서 상기 기구몸체를 들어올려 줌으로써 작업자가 지상에서 화물차에 적재된 화물의 상부모서리에 화물보호아대를 안전하게 설치할 수 있도록 하는 것을 특징으로 한다.

이러한 본 발명에 따르면, 지상에서 적재된 화물 위에 화물보호아대를 간편하면서도 안전하게 설치할 수 있는 장점이 있게 된다.





1020120072833
