출원번호 : 30-2017-0034027 (2017년07월24일)
등록번호 : 30-0941892 (2018년01월22일)
디자인권자 : 권봉선
설명 :
1. 재질은 합성수지재, 금속재 등임.
2. 본 디자인은 휴대용 담배 케이스에 관한 것으로 담배를 수납하여 휴대할 수 있으며, 본 디자인에서 빈 포장
지를 꺼내기 쉽도록 저면에 구멍을 내어 손가락으로 밀어 쉽게 담배 포장지를 빼낼 수 있도록 구성한 것이 특징
임.
3. 본 디자인은 상단에 구성되어 있는 클립으로 사용자의 옷에 고정하여 떨어지지 않도록 고정 할 수 있으며,
좌측 및 우측면 상단에 구성되어있는 연결고리에 끈을 달아 목에 걸 수 있도록 한 것이 특징임.

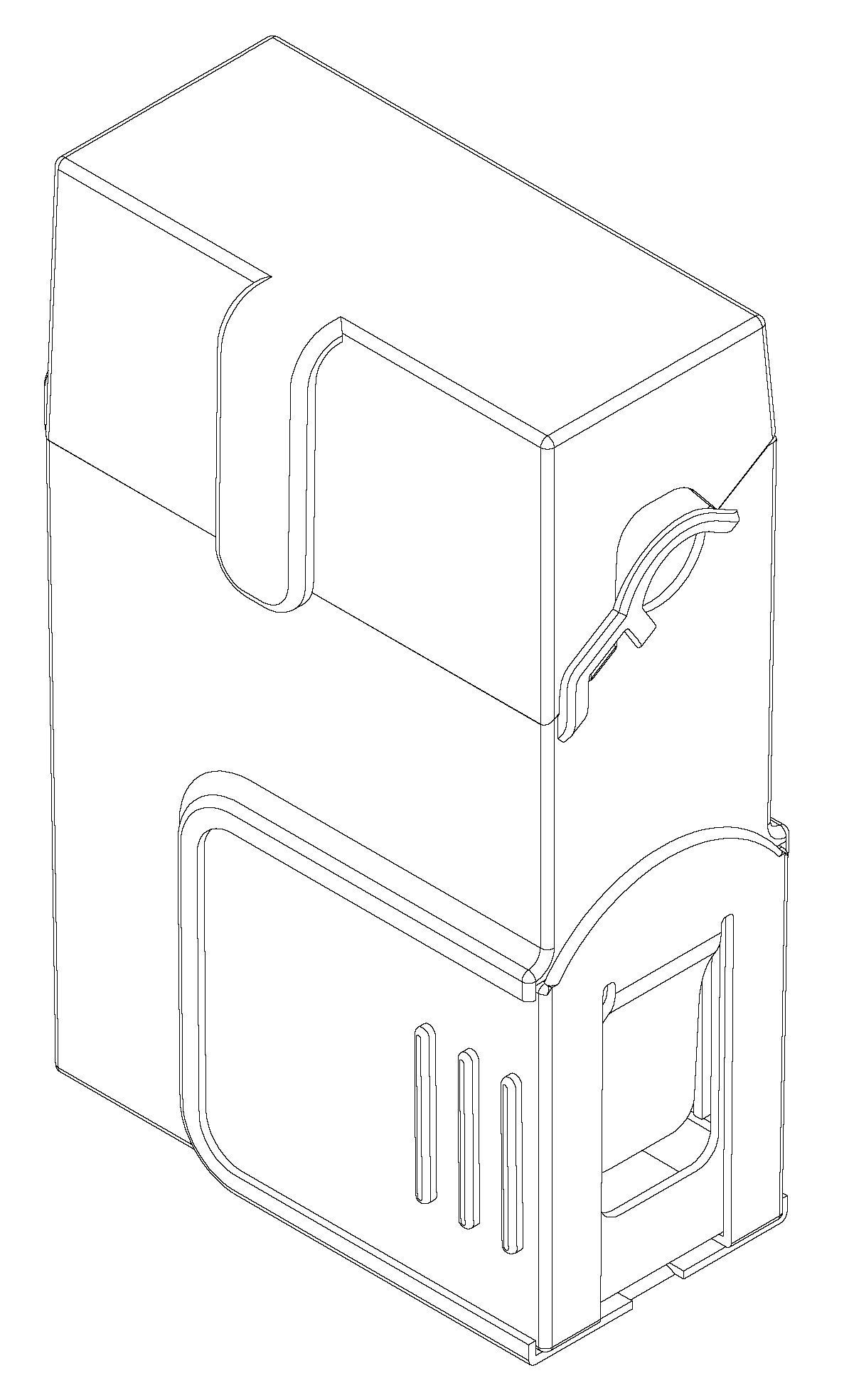

4. 도면 1.1은 비스듬한 방향에서 본 도면,
도면 1.2는 정면에서 본 도면,
도면 1.3은 배면에서 본 도면,
도면 1.4는 좌측에서 본 도면,
도면 1.5는 우측에서 본 도면,
도면 1.6은 평면에서 본 도면,
도면 1.7은 저면에서 본 도면임.
5. 참고도면 1.1은 본 디자인의 덮개가 열린 모습을 나타냈으며, 참고도면에서 도시된 바와 같이 우측면 하단부
에 라이터를 끼워 보관 할 수 있는 사용상태를 나타낸 도면임.
