ＳＣＡＤＡ 시스템 통신 환경에 효율적인 키 관리 방법

출원번호 : 10-2009-0004213 (출원일: 2009-01-19)

등록번호 : 10-1062995 (등록일: 2011-08-31)

특허권자 : 충남대학교산학협력단

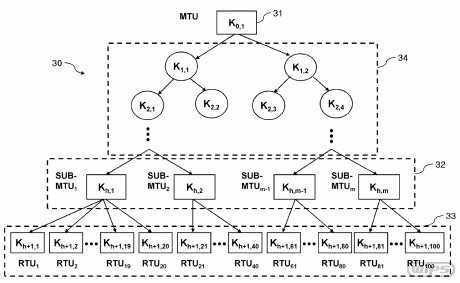

요약 : 마스터 단말(MTU), 다수의 서브단말(SUB-MTU), 다수의 원격단말(RTU)이 순차적인 계층으로 구성된 SCADA(Supervisory Control And Data Acquisition) 시스템에서의 통신을 위한 그룹키의 공유키를 관리방법에 관한 것으로서, (a) 마스터 단말은 비밀키를 생성하여 원격단말에게 할당하는 단계; (b) 그룹키를 트리구조로 생성하되, 그룹키의 각 노드의 공유키는 모든 자식노드의 공유키들을 해시하여 생성되고, 그룹키의 리프노드의 공유키는 원격단말의 비밀키로 정해지는 단계; (c) 상기 원격단말 또는 서브단말은 자신과 대응되는 노드에서 루트 노드까지의 공유키를 수신하여 저장하는 단계; (d) 상기 원격단말 또는 서브단말이 추가 또는 삭제되면, 상기 마스터 단말은 상기 추가 또는 삭제되는 단말에 대응되는 노드에서 루트 노드까지의 경로에 있는 노드들의 공유키를 다시 생성하는 단계; (e) 상기 원격단말 또는 서브단말은 다시 생성된 공유키를 수신하여 저장하는 단계를 포함하는 구성을 마련한다.상기와 같은 SCADA 시스템 통신 환경의 키 관리방법에 의하여, 메시지를 암호화하여 브로드캐스팅 또는 멀티캐스팅 하는 경우, 발생되는 연산량을 줄일 수 있는 효과가 얻어진다.

대표청구항 : 마스터 단말(MTU), 다수의 서브단말(SUB-MTU), 다수의 원격단말(RTU)이 순차적인 계층으로 구성되는 SCADA(Supervisory Control And Data Acquisition) 시스템 통신환경의 공유키 관리방법에 있어서,(a) 상기 마스터 단말은 다수의 비밀키를 생성하여 상기 원격단말에게 각각 할당하는 단계;(b) 상기 마스터 단말은 그룹키를 트리구조로 생성하되,상기 트리구조의 리프노드는 각 원격단말과 대응되고, 원격단말에 대응되는 노드의 부모노드는 원격단말이 연결된 서브단말에 대응되고,상기 그룹키의 각 노드의 공유키는 모든 자식노드의 공유키들을 해시하여 생성되고, 상기 그룹키의 리프노드의 공유키는 상기 원격 단말의 비밀키로 정해지는 단계;(c) 상기 원격단말 또는 서브단말은 자신과 대응되는 노드에서 루트 노드까지의 공유키를 수신하여 저장하는 단계;(d) 상기 원격단말 또는 서브단말이 추가 또는 삭제되면, 상기 마스터 단말은 상기 추가 또는 삭제되는 단말에 대응되는 노드에서 루트 노드까지의 경로에 있는 노드들의 공유키를 다시 생성하는 단계;(e) 상기 원격단말 또는 서브단말은 다시 생성된 공유키를 수신하여 저장하는 단계를 포함하는 것을 특징으로 하는 SCADA 시스템 통신 환경의 공유키 관리방법.
