4륜 구동 트랙터의 수소연료전지 플랫폼

출원번호 : 10-2021-0118755 (출원일: 2021-09-07)

등록번호 : 10-2336150 (등록일: 2021-12-02)

특허권자 : 충남대학교산학협력단

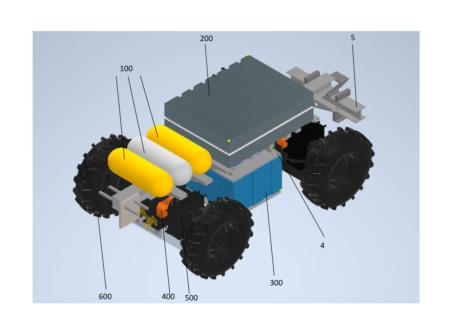

요약 : 본 발명은, 수소연료전지를 동력원으로 하는 4륜 구동 트랙터의 수소연료전지 플랫폼에 관한 것으로, 수소탱크, 배터리, 수소연료전지, 모터, 감속기 등을 유기적으로 결합하여, 잔, 후, 좌, 우, 전복의 위험을 최소화하고, 전체적으로 안정적인 시스템 운용이 가능하도록 하는 4륜 구동 트랙터의 수소연료전지 플랫폼에 관한 것으로, 수소연료전지를 동력원으로 하는 4륜 구동 트랙터의 수소연료전지 플랫폼에 있어서, 상기 수소연료전지 플랫폼은,수소탱크모듈(100), 배터리모듈(200), 연료전지모듈(300), 모터(400) 및 감속기(500)를 장착하며, 상기 수소탱크모듈(100)과 배터리모듈(200)은, 메인 프레임(1)의 상측에 고정 결합되며, 상기 연료전지 모듈(300)은, 상기 메인 프레임(1)의 하측에 형성되는 샤시 프레임(4)의 내부에 고정 결합되고, 상기 모터(400) 및 감속기(500)는, 상기 샤시 프레임(4)의 전, 후에 형성되는 제1, 2 하부 프레임(2, 3)에 고정 결합되는 것을 특징으로 하는, 4륜 구동 트랙터의 수소연료전지 플랫폼에 관한 것이다.

대표청구항 : 수소연료전지를 동력원으로 하는 4륜 구동 트랙터의 수소연료전지 플랫폼에 있어서,상기 수소연료전지 플랫폼은, 수소탱크모듈(100), 배터리모듈(200), 연료전지모듈(300), 모터(400) 및 감속기(500)를 장착하며,상기 수소탱크모듈(100)과 배터리모듈(200)은, 메인 프레임(1)의 상측에 고정 결합되며,상기 연료전지 모듈(300)은, 상기 메인 프레임(1)의 하측에 형성되는 샤시 프레임(4)의 내부에 고정 결합되고,상기 모터(400) 및 감속기(500)는, 상기 샤시 프레임(4)의 전, 후에 형성되는 제1, 2 하부 프레임(2, 3)에 고정 결합되며,상기 수소탱크모듈(100)은, 상기 메인 프레임(1)의 전방 상측에 고정 결합되며,상기 배터리모듈(200)은, 상기 메인 프레임(1)의 중앙부 상측에 고정 결합되며,상기 연료전지모듈(300)은, 상기 메인 프레임(1)의 중앙부 하측에 형성되는 샤시 프레임(4)의 내부에 고정 결합되는 것을 특징으로 하는, 4륜 구동 트랙터의 수소연료전지 플랫폼.
