금속표면 장착이 가능한 ＲＦＩＤ태그용 평면 다이폴안테나

출원번호 : 10-2007-0038163 (출원일: 2007-04-19)

등록번호 : 10-0751293 (등록일: 2007-08-16)

특허권자 : 충남대학교산학협력단

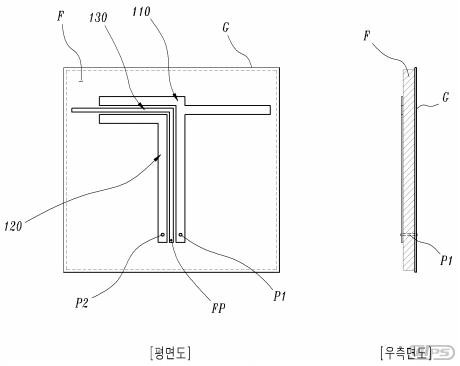

요약 : 본 발명은 금속표면 장착이 가능한 RFID태그용 평면 다이폴 안테나에 관한 것이다. 본 발명의 다이폴 안테나는, 접지판과, 이 접지판에 안착되는 유전체와, 유전체에 안착되는 대략 ‘T’자형 제1 패턴과, 제1 패턴의 ‘ㄱ’자형 좌측 외주연으로부터 옵셋을 갖고 이격·배치되는 ‘ㄱ’자형 제2 패턴과, 제1 패턴과 제2 패턴의 사이에 이격·배치되며 제1 및 제2 패턴의 좌측선단에 대해 소정의 돌출길이를 갖는 ‘ㄱ’자형 제3 패턴, 그리고 제1 및 제2 패턴의 하단과 상기 접지판을 도통시키는 단락수단을 구성한다. 본 발명에 의하면, 저자세에서의 양호한 방사 및 고이득을 달성할 수 있으며, 임퍼던스 정합이 용이하고, 900MHz 대역에서 높이 1㎜(0.003λ)까지의 소형화를 구현할 수 있다.

대표청구항 : 장방형 또는 정방형의 접지판; 상기 접지판에 안착되는 유전체; 상기 유전체에 안착되는 대략 ‘T’자형 제1 패턴; 상기 제1 패턴의 ‘ㄱ’자형 좌측 외주연으로부터 옵셋을 갖고 이격·배치되는 ‘ㄱ’자형 제2 패턴; 상기 제1 패턴과 제2 패턴의 사이에 이격·배치되며, 상기 제1 및 제2 패턴의 좌측선단에 대해 소정의 돌출길이를 갖는 ‘ㄱ’자형 제3 패턴; 및 상기 제1 및 제2 패턴의 하단과 상기 접지판을 도통시키는 단락수단; 을 포함하는 것을 특징으로 하는 금속표면 장착이 가능한 RFID태그용 평면 다이폴 안테나.

상세링크 : http://newsd.wips.co.kr/wipslink/api/dkrdshtm.wips?skey=3507053000705
