다른 술을 혼합 및 분배하는 장치
출원번호 : 10-2020-0014530 (출원일: 2020-02-06)
등록번호 : 10-2339420 (등록일: 2021-12-09)
특허권자 : 충남대학교산학협력단
요약 : 본 발명은 테이블에 안치하여 사용할 수 있는 간이이동식 구조를 갖는 서로 다른 술을 혼합 및 분배하는 장치에 관한 것으로, 더 상세하게는 혼합주 또는 폭탄주를 제조하기 위해 서로 다른 술을 혼합하되 하나의 저장용기에 제조에 사용되는 술을 모두 투입하여 혼합한 다음 균일화된 혼합주를 배분함으로써 미리 대량으로 혼합주는 제조하여 균일한 농도의 술섭취가 가능하게 하고, 저장용기를 내외부로 이중 구성하여 내측공간에는 술을 저장하고 외측공간에는 냉매를 저장시켜 내측에 저장된 혼합술이 장시간 신선하게 섭취가 가능하게 하는 장치에 관한 것이다.

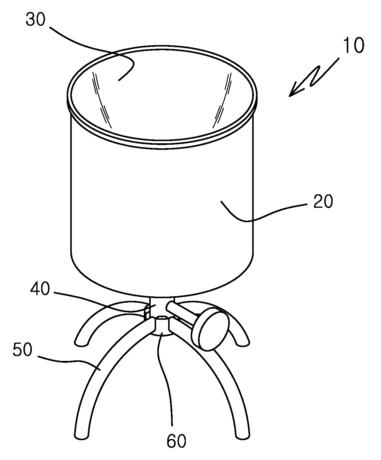

대표청구항 : 포집공간이 넓은 용기에 다양한 술을 일정비율로 담아 혼합주를 제조하고, 이를 다수로 분배하여 혼합주 섭취가 이루어지도록 하고, 테이블에 안치하여 사용하는 술을 혼합 및 분배하는 장치에 있어서,냉매인 얼음을 저장하는 통체의 외부용기(20)와;상기 외부용기의 상단에 거치되면서 외부용기 내부에 내입되도록 설치되어 내측공간을 냉매충진실(21)과 술포집실(31)로 구획하되 저면이 외부용기 바닥면으로부터 일정간격 이격되도록 구성되는 내부저장용기(30)와;상기 내부저장용기의 저면에서 하부로 연장되어 저장된 술을 하부로 이송시키고 하단이 외부용기 저면을 관통하여 하부로 표출되는 배출본관(40)과;상기 배출본관의 하단에 상단이 착탈가능하게 결합되고 측면에는 단속밸브(511)가 장착되는 연결관부(51)와, 상기 연결관부 하부에서 측면 하부 방향으로 다수개로 분관되어 이송된 술을 분리하여 하부로 배출시키는 토출지관부(52)로 이루어진 배출지관(50)과;상기 배출지관의 분관되는 지점을 내포하도록 결합되고, 저면은 다른 물건에 안착되도록 평면의 안착면을 제공하는 지지대(60);를 포함하여 구성되되;상기 배출본관(40)은, 외부용기와 내부저장용기 사이인 냉매충진실(21)에 위치하는 부분을 나선관(41)으로 형성하여 나선관을 따라 이송되는 술의 냉매충진실 통과시간을 증가시킨 것을 특징으로 하는 술을 혼합 및 분배하는 장치.
상세링크 : http://newsd.wips.co.kr/wipslink/api/dkrdshtm.wips?skey=3521512000752
