출원번호 : 10-2018-0074777 (2018.06.28)
등록번호 : 10-1969543(2019.04.10)
국제출원번호: PCT/ KR2019/ 007705(2019. 6. 26)
출원인 : 정기성
본 발명은 우산손잡이에 접힌 우산 본체가 내장되는 방수처리 케이스가 내장된 우산에 관한 것으로서, 사용하여 젖은 접이식 우산을 휴대 또는 보관하기 위하여 별도의 비닐백을 사용하지 않고도 우산손잡이와 우산꼭지를 우산보관 케이스 겸용으로 변형하여 접힌 우산 본체를 수납할 수 있도록 하기 위하여 개발된 것으로;
우산의 우산손잡이의 내부에 공간이 형성되어 우산대를 포함하는 우산이 내부에 삽입될 수 있도록 하는 방수처리 케이스가 내장된 우산에 있어서;

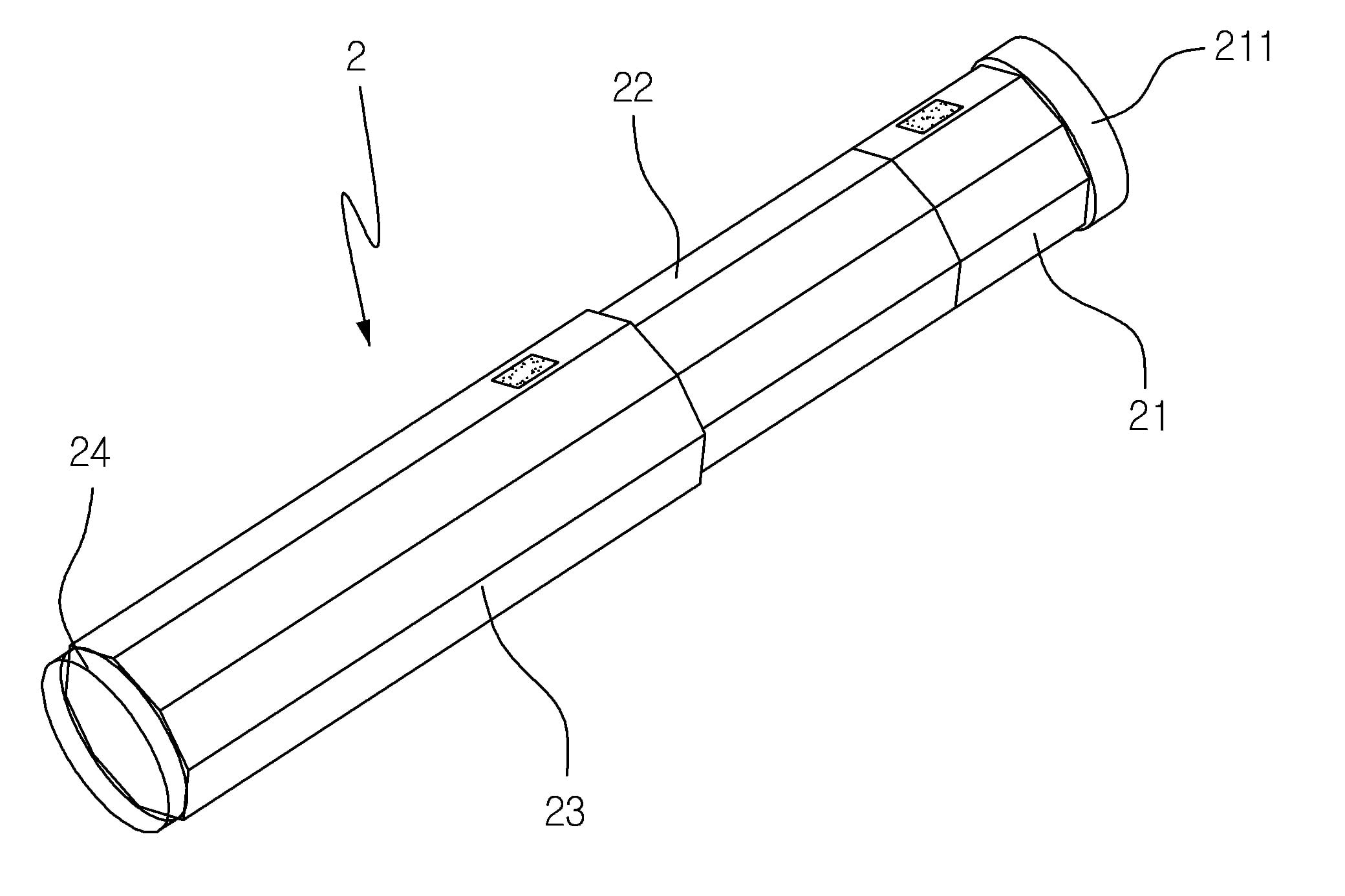

전체적으로 정다각형 기둥의 형상을 가지며, 하단의 단턱지게 확장되어 원형 단면을 가지는 걸림부와, 상면 중앙에 형성되어 접이식으로 이루어지는 우산의 우산대의 하단이 삽입고정되는 우산대 삽입홈과, 상기 우산대 삽입홈의 주위로 원형 링의 형상으로 함몰되는 회전가이드홈과, 상기 회전가이드홈의 중간 외측 내경면을 따라 반원형으로 함몰되어 형성되는 제1 볼 안착홈을 구비하는 고정 손잡이부와;
상기 고정 손잡이부와 동일한 정다각형 기둥의 형상을 가지며, 하부의 상기 회전가이드홈에 삽입되는 회전가이드돌기와, 상기 회전가이드돌기의 제1 볼 안착홈에 상응하는 위치에 반원형으로 함몰되는 제2 볼 안착홈과, 제1 및 제2 볼 안착홈에 의하여 형성된 공간에 삽입되는 복수 개의 베어링볼과, 상부 외경면을 따라 형성되는 홈에 장착되는 오링을 구비하는 회전 손잡이부와;
중앙은 상기 고정 손잡이부와 회전 손잡이부에 상응하는 정다각형의 형상으로 관통되고, 상단에서 하부로 일 회전방향으로 나선형상으로 연장되는 가이드홈과 상기 가이드홈의 끝단에 형성되는 반원형 안착홈이 내측 둘레를 따라 방사형으로 일정간격 4개가 형성되는 슬라이딩 손잡이부와;
우산의 상단 중앙에 장착되며 하단 테두리를 따라 형성되는 가이드홈을 거쳐 반원형 안착홈에 안착되는 4개의 반구형 돌기와, 상기 반구형 돌기의 하부에 장착되는 수밀링이 형성되어 상기 슬라이딩 손잡이부에 탈착되는 우산꼭지로 구성됨을 특징으로 하는 방수처리 케이스가 내장된 우산에 관한 것이다.
판매희망금액
협의
Comment
최근에 시제품 완성 되었습니다.
적정한 조건(매매, 로얄티등)에 매매가 성사되었으면 합니다
