매입형 영구자석 동기 전동기 Interior Permanent Magnet Synchronous Machine

출원번호 : 10-2014-0163545 (2014년11월21일)

등록번호 : 10-1525222 (2015년05월27일)

특허권자 : 한밭대학교

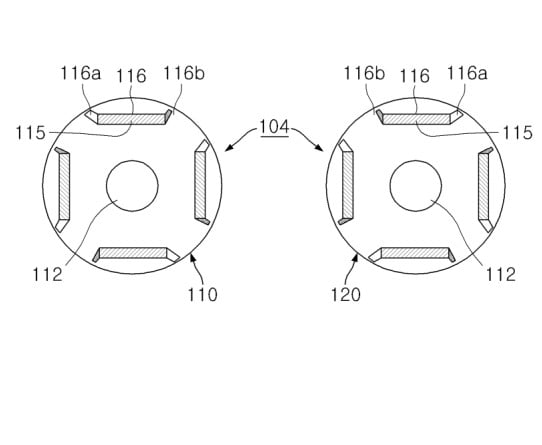

요약 : 본 발명은, 샤프트가 설치되는 관통공과 관통공 주변에 영구자석이 설치되는 복수의 베리어가 형성된 회전자를
갖는 매입형 영구자석 동기 전동기에 있어서, 베리어들은 양쪽 리브들이 서로 다른 형상을 갖도록 서로 다른 각
도로 형성되어 비대칭 구조로 이루어지고, 회전자는 적층방향으로 제1회전자와 제2회전자로 구획되되, 제1회전자
는 베리어들이 동일 열을 이루도록 배치되고, 제2회전자는 베리어들이 제1회전자의 베리어들과 반전되어 대향하
는 반대방향으로 동일 열을 이루도록 배치됨으로써, 노칭 또는 스큐 구조로 제작하지 않아도 되므로 제작이 쉬우
면서 조립성이 우수하고, 코깅 토크와 토크 리플은 저감되나 토크 성능은 그대로 유지되는 효과를 기대할 수 있
다.
