출원번호 : 10-2016-0093583 (2016.07.22)
등록번호 : 10-18872310000 (2018.08.03)
등록권리자 : IP뱅크

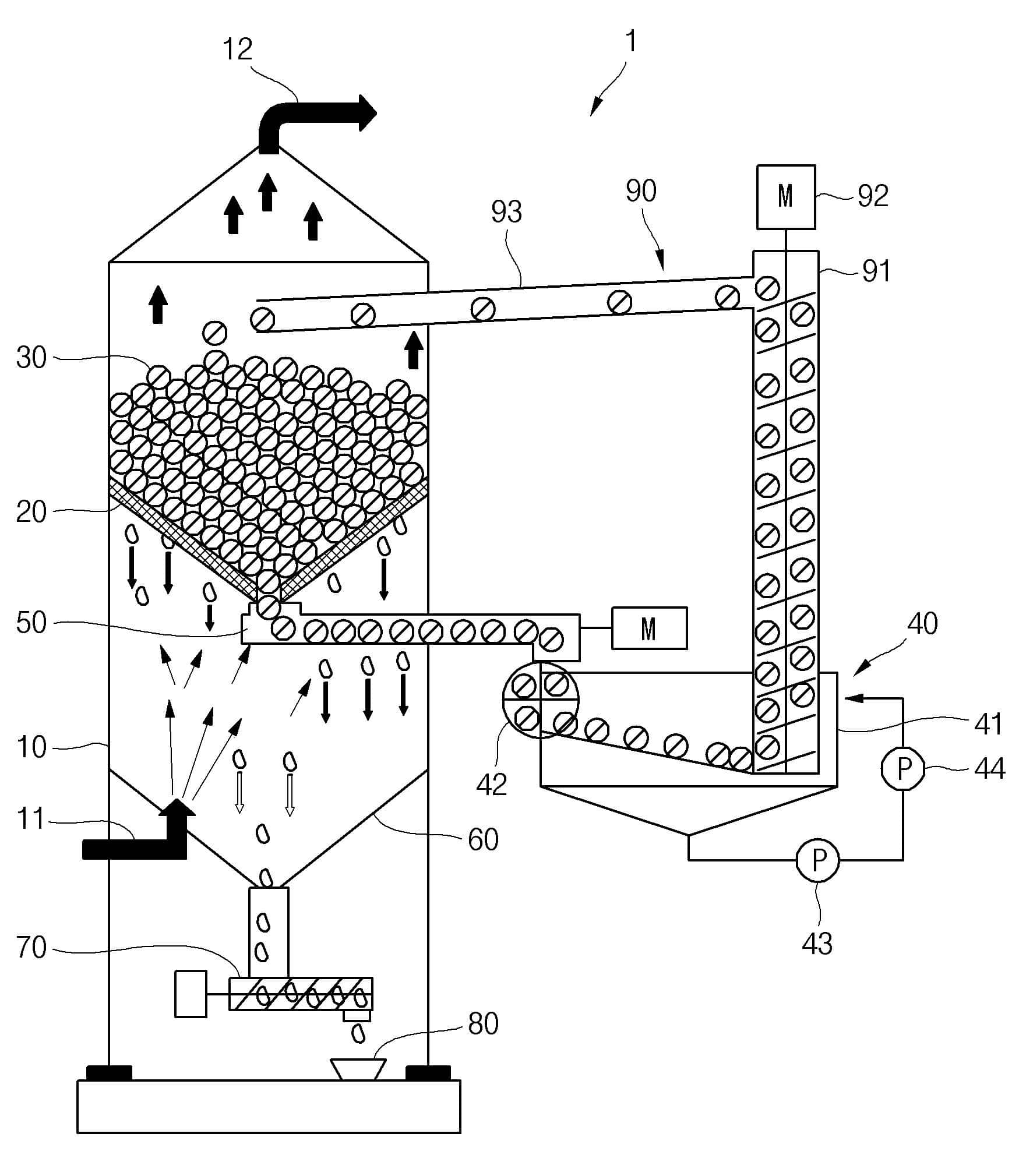

본 발명은 멀티 충진볼을 이용한 집진장치에 관한 것으로서, 가스인입구(11)와 가스배출구(12)를 갖는 집진처리챔버(10); 상기 집진처리챔버(10)의 내부 상측에 설치하되 중심부를 향하여 하측 방향으로 경사 배치되는 망구조체(20); 상기 망구조체(20) 상에 다수가 투입되어 멀티 충진되고, 상기 집진처리챔버(10) 내에서 더스트를 흡착 및 포집하여 제거하기 위한 충진볼(30); 상기 망구조체(20)의 아래에 설치되고, 망구조체(20)로부터 배출되는 각 충진볼(30)을 볼세정부(40) 측으로 이송하기 위한 배출볼 이송컨베이어(50); 상기 배출볼 이송컨베이어(50)의 하측에 위치하여 하측 방향으로 경사 배치되고 침강되는 더스트를 하측 중앙으로 유도하기 위한 침강더스트 유도경사부(60); 상기 침강더스트 유도경사부(60)의 더스트배출공을 통해 배출되는 더스트를 이송하기 위한 더스트 이송스크류부(70); 상기 더스트 이송스크류부(70)를 통해 이송 처리되는 더스트를 담기 위한 더스트 바스켓(80); 상기 볼세정부(40)에서 세정 처리되는 충진볼(30)을 이송하여 집진처리챔버(10)의 내측 상단부로 재투입 및 충진하기 위한 볼리사이클부(90);를 포함하는 것을 특징으로 한다.
1020160093583
