배전반 (Switchboard)

2,900,000

판매 대리인 : 기율특허

전화번호 : 02-782-1004

메일주소 : kiyul@kiyul.co.kr

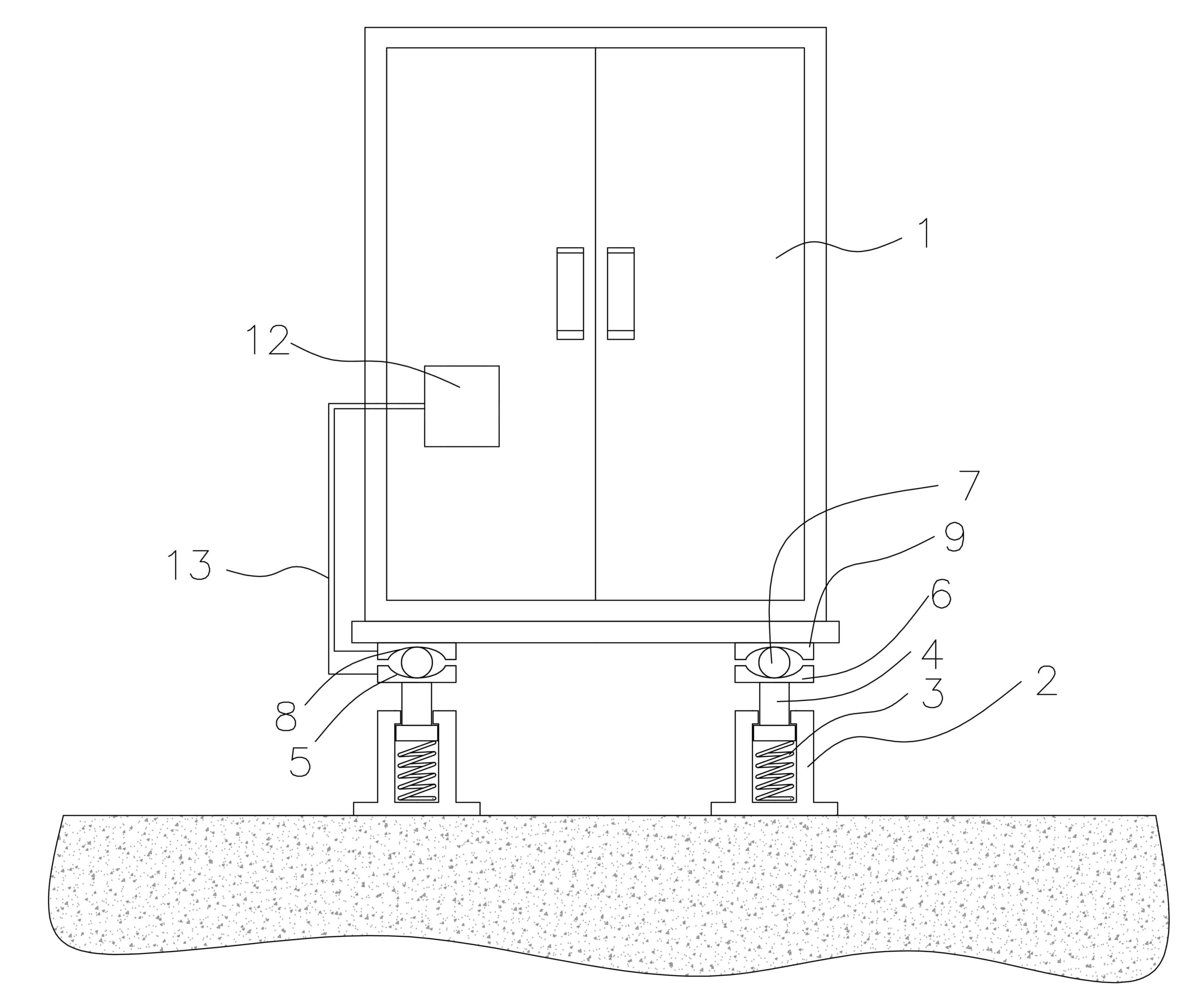

본 발명은 지진 등의 발생에 따른 외력에 대해 안정적으로 저항하면서도 외부에서 가해진 외력의 특성을 정확히 파악하여 향후 유지보수 등의 관리계획 수립이 용이하도록 하는 배전반에 관한 것으로서, 전기 장치나 통신 장치가 내부의 공간부에 수용되고 일측에 개폐 도어가 설치되는 배전반 본체, 상기 배전반 본체의 하측에 위치하는 지면에 서로 이격되어 고정 설치되고 내부에 수용 공간이 형성되는 복수의 고정부, 상기 고정부 각각의 수용 공간에 수용되는 탄성체, 하부 일부가 상기 고정부의 수용 공간에 삽입된 상태로 상기 탄성체에 의해 탄성 지지되는 이동부, 상기 이동부의 상단에 결합되고 상면에 하측을 향해 오목한 곡면을 이루는 하측 그루브가 형성되는 하측 지지체, 상기 하측 지지체의 하측 그루브에 위치하는 구 형태의 이동 볼, 상기 하측 지지체의 상부에 상기 이동 볼에 의해 하측 지지체와 이격되어 위치하고 하면에 상기 하측 그루브와 대응되는 형상으로 이루어지고 상측을 향해 오목한 곡면을 이루는 상측 그루브가 형성되며 상기 배전반 본체가 상면에 고정되는 상측 지지체 및 상기 상측 지지체와 하측 지지체의 상대 이동에 의한 위치 변화를 검출하는 외력 감지 수단을 포함하여 구성되는 것을 특징으로 한다.

가격 : 290만원

출원번호 : 10-2023-0052347 (2023.04.20)

등록번호 : 10-25817580000 (2023.09.19)

등록권리자 : 김선중

본 발명은 지진 등의 발생에 따른 외력에 대해 안정적으로 저항하면서도 외부에서 가해진 외력의 특성을 정확히 파악하여 향후 유지보수 등의 관리계획 수립이 용이하도록 하는 배전반에 관한 것으로서, 전기 장치나 통신 장치가 내부의 공간부에 수용되고 일측에 개폐 도어가 설치되는 배전반 본체, 상기 배전반 본체의 하측에 위치하는 지면에 서로 이격되어 고정 설치되고 내부에 수용 공간이 형성되는 복수의 고정부, 상기 고정부 각각의 수용 공간에 수용되는 탄성체, 하부 일부가 상기 고정부의 수용 공간에 삽입된 상태로 상기 탄성체에 의해 탄성 지지되는 이동부, 상기 이동부의 상단에 결합되고 상면에 하측을 향해 오목한 곡면을 이루는 하측 그루브가 형성되는 하측 지지체, 상기 하측 지지체의 하측 그루브에 위치하는 구 형태의 이동 볼, 상기 하측 지지체의 상부에 상기 이동 볼에 의해 하측 지지체와 이격되어 위치하고 하면에 상기 하측 그루브와 대응되는 형상으로 이루어지고 상측을 향해 오목한 곡면을 이루는 상측 그루브가 형성되며 상기 배전반 본체가 상면에 고정되는 상측 지지체 및 상기 상측 지지체와 하측 지지체의 상대 이동에 의한 위치 변화를 검출하는 외력 감지 수단을 포함하여 구성되는 것을 특징으로 한다.

1020230052347
