비전검사장치 Vision inspection apparatus

출원번호 : 10-2015-0174070 (2015년12월08일)

등록번호 : 10-1595708 (2016년02월12일)

특허권자 : (주)유한엔씨아이

요약 : 본 발명은 간단한 구성과 작동구조에 의해 장치의 각 구성이 부담하는 부하를 고르게 분할하도록 구비되며, 이에 의해 특정 구성에 부하가 편중되는 것을 예방하여 장치의 전체적인 작동 효율성 및 내구성을 증대시킬 수 있도록 된 비전검사장치에 관한 것이다.

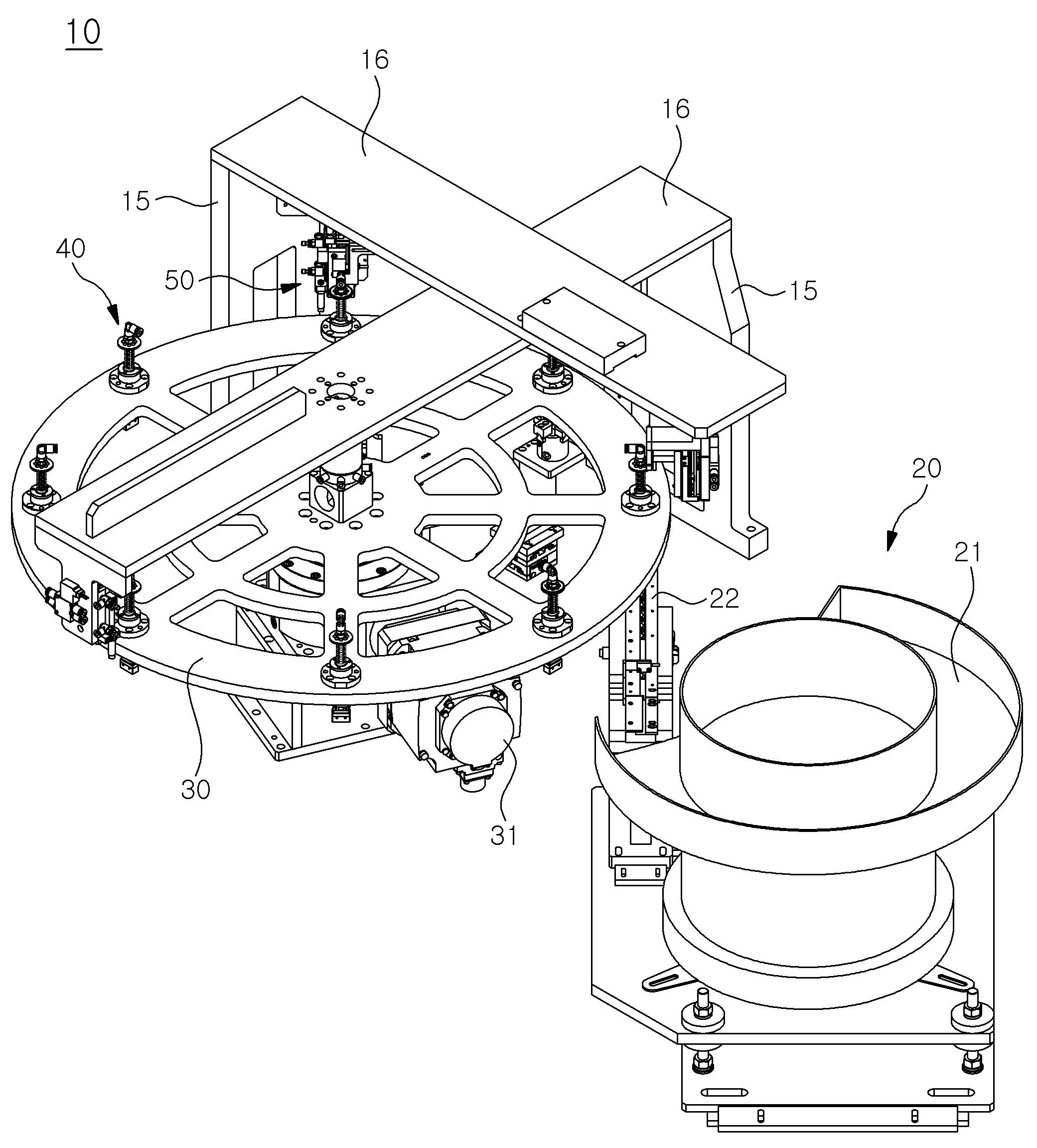

본 발명에 따르면, 다수의 피검사물(P)을 연속적으로 공급하도록 된 공급수단(20)과; 상기 공급수단(20)의 일측에 단속적으로 회전 구동되도록 구비된 디스크 형태의 인덱스플레이트(30)와; 상기 인덱스플레이트(30) 상에 다수가 결합되어 상기 공급수단(20)에 의해 공급되는 피검사물(P)을 픽업하도록 구비되되, 상기 피검사물(P)을 픽업한 상태로 상하로 이동 가능한 픽업헤드(43)를 포함하는 픽업수단(40)과; 상기 인덱스플레이트(30)의 일측에 고정 설치되어 상기 픽업수단(40)을 상하로 승강시키도록 된 승강수단(50)과; 상기 인덱스플레이트(30)의 타측에 위치되어 상기 픽업수단(40) 상에 피검사물(P)을 촬영하여 불량여부를 검사하도록 된 비전모듈(60)을 포함하여 이루어진 비전검사장치가 제공된다.
