상태 기반 페리다이나믹 모델을 사용한 재료의 균열 패턴 분석 장치 및 그 방법 (APPARATUS AND METHOD FOR ANALYZING CRACK PATTERN OF MATERIAL USING STATE-BASED PERIDYNAMIC MODEL)

5,000,000

판매 대리인 : 기율특허

전화번호 : 02-782-1004

메일주소 : kiyul@kiyul.co.kr

판매특허요약 : 본 발명은 재료 파괴 시뮬레이션을 위한 전산 역학 이론인 상태 기반 페리다이나믹 모델(state-based peridynamic model)을 사용하여 실험 조건을 변경하면서 재료의 균열 패턴을 분석하는 장치 및 그 방법에 관한 것이다.

가격 : 500만원 (VAT불포함)

SKU: 군산대학교 산학협력단 카테고리: , , ,

출원번호 : 10-2015-0077932 (2015.06.02)

등록번호 : 10-16183610000 (2016.04.28)

특허권자 : 군산대학교산학협력단

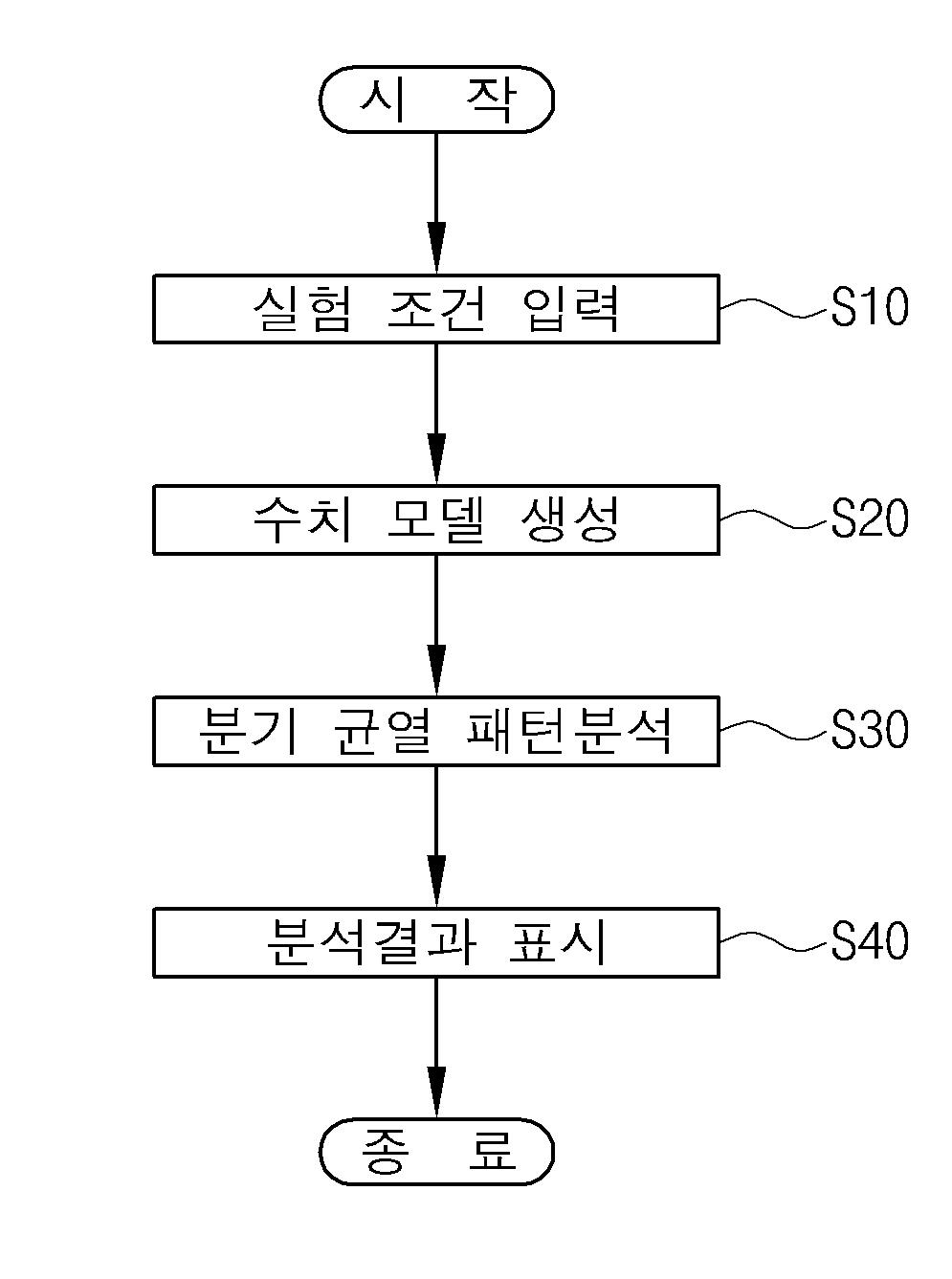

요약 : 본 발명에 의한 상태 기반 페리다이나믹 모델을 사용한 재료의 균열 패턴 분석 방법은, 실험 조건 입력부에 의해 재료의 균열 패턴을 분석하기 위한 실험 조건이 입력되는 단계, 상기 실험 조건 입력 단계에서 입력된 실험 조건에 따라 수치 모델 생성부에 의해 상태 기반 페리다이나믹 운동 방정식을 이용하여 수치 모델을 생성하는 단계, 상기 수치 모델 생성 단계에서 생성된 수치 모델을 이용하여 분기 분열 패턴 분석부에 의해 재료의 분기 분열 패턴을 분석하는 단계, 및 상기 분기 분열 패턴 분석 단계에서 분석된 재료의 분기 분열 패턴이 표시부에 의해 디스플레이되는 단계를 포함하며; 상기 실험 조건은, 재료에 일정한 인장 하중을 가함과 아울러 재료의 초기 균열 길이를 변경시키는 조건, 재료의 초기 균열 길이를 일정하게 유지함과 아울러 재료에 인장 하중을 변경시키면서 가하는 조건, 및 재료의 초기 균열 길이를 유지하고 재료에 일정한 인장 하중을 가함과 아울러 재료의 재질을 소다라임 유리로부터 듀란 50 유리로 변경시키면서 적용하는 조건 중 어느 하나의 조건이다.

1020150077932
