선형 엔코더를 이용한 정밀 인쇄 방법 및 장치

출원번호 : 10-2012-0087872 (출원일: 2012-08-10)

등록번호 : 10-1294358 (등록일: 2013-08-01)

특허권자 : 충남대학교산학협력단

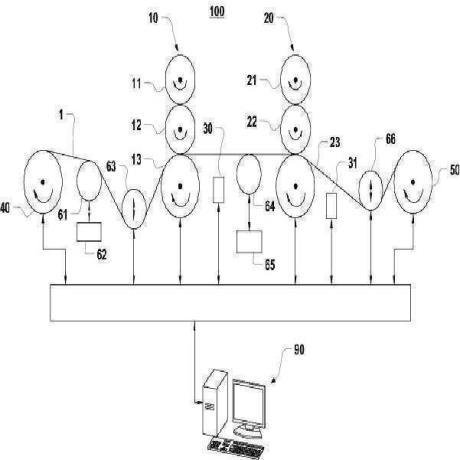

요약 : 2도 이상의 인쇄가 이루어지는 인쇄 작업에서 선형 엔코더를 이용하여 정밀한 인쇄를 수행하는 방법 및 장치가 제공된다. 정밀 인쇄 방법은, 1차 인쇄시 웹의 미리 정해진 위치에 선형 엔코더가 감지하기 위한 표지를 인쇄하고, 선형 엔코더에 의해 발생된 감지 신호를 기초로 하여 웹의 이동방향 및/또는 이동속도를 판단한다. 이러한 방법을 수행하기 위한 인쇄 장치는, 웹의 미리 정해진 위치에 표지를 인쇄하는 1차 인쇄 유닛, 웹에 인쇄된 표지를 감지하기 위한 선형 엔코더, 및 선형 엔코더에서 발생된 신호를 기초로 웹의 이동방향 및/또는 이동속도를 판단하는 판독부를 포함한다. 판독된 웹의 이동속도 및/또는 이동방향에 기초하여 웹의 이송을 정밀하게 제어함으로써 오차가 매우 작은 정밀 인쇄가 이루어질 수 있다.

대표청구항 : 인쇄 대상물에 2도 이상의 인쇄가 이루어지는 인쇄 작업에서 선형 엔코더를 이용하여 정밀한 인쇄를 수행하기 위한 장치로서,상기 인쇄 대상물의 기 설정된 위치에 광을 반사하는 제1 부분과 광을 흡수 또는 투과하는 제2 부분을 구비하는 표지를 인쇄하는 1차 인쇄 유닛; 및상기 표지에 광을 조사하여 반사되는 광을 감지하여 감지신호들을 발생시키기 위한 선형 엔코더를 포함하며,상기 선형 엔코더는조사되는 광을 서로 다른 복수 개의 슬릿 셋에 투과시켜 상기 표지 상에 조사하기 위한 스캐닝 격자; 및상기 표지로 조사된 광의 반사여부를 상기 복수 개의 슬릿 셋에 대응되는 복수 개의 포토 셀이 감지하여 감지신호들을 출력하기 위한 광 감지부를 구비하고,상기 광 감지부로부터 출력되는 각각의 감지신호가 서로 위상차를 갖도록 상기 복수 개의 슬릿 셋이 배치되는 정밀 인쇄 장치.
