스티프너 로딩시스템 Stiffner loading system

출원번호 : 10-2020-0024838 (2020년02월28일)

등록번호 : 10-2241732 (2021년04월13일)

특허권자 : (주)유한엔씨아이, 주식회사 백광테크

요약 : 본 발명은 간단한 구조에 의해 트레이 상에 스티프너를 용이하게 적재하도록 구비되어 효율적인 작동이 가능한 스티프너 로딩시스템에 관한 것이다.

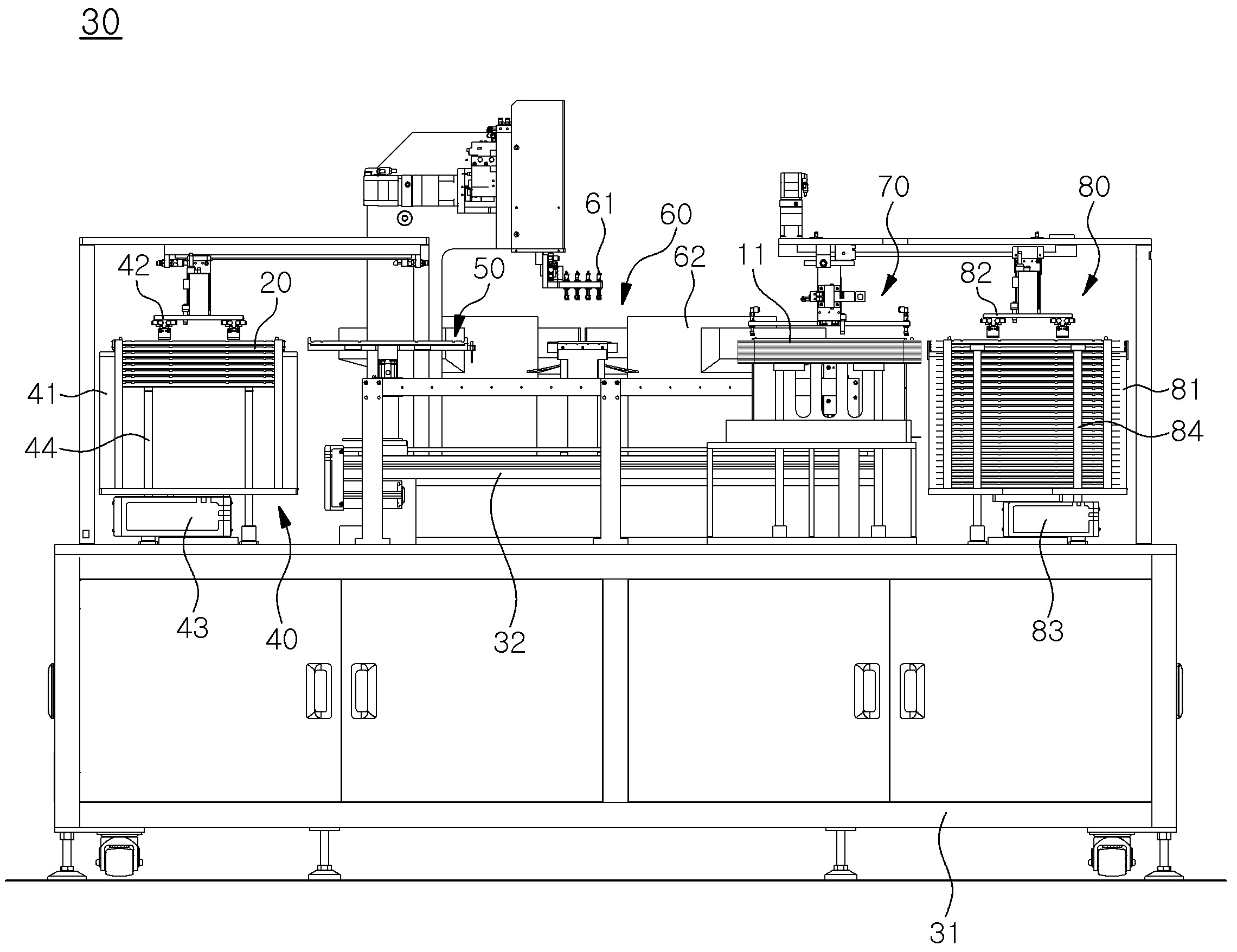

본 발명에 따르면, 상호 나란하게 배열되는 제1 라인(33)과 제2 라인(34)으로 구성된 이송라인(32)과; 상기 이송라인(32)의 일측에 위치되어 빈 트레이(20)를 공급하도록 된 트레이 공급수단(40)과; 상기 트레이 공급수단(40)에 의해 공급되는 트레이(20)를 거치하기 위한 제1 받침대(52)와 제2 받침대(53)가 각각 구비되어 상기 제1 라인(33)과 제2 라인(34) 상에서 각각 전후진되는 제1 로딩슬라이더(50) 및 제2 로딩슬라이더(51)와; 상기 트레이 공급수단(40) 측에 근접되어 복수개의 스티프너(10)를 정렬된 상태로 연속적으로 진행시키도록 된 스티프너 공급수단(60)과; 상기 스티프너 공급수단(60)에 의해 공급되는 스티프너(10)를 픽업하여 상기 트레이(20) 상에 적재하도록 된 부품픽업수단(61)과; 상기 스티프너 공급수단(60)의 일측에 위치되어 트레이(20)에 적재된 스티프너(10)를 커버하는 금속판(11)을 공급하도록 된 패널공급수단(70)과; 상기 이송라인(32)의 타측에 위치되어 상기 각 로딩슬라이더(50,51) 상의 트레이(20)를 언로딩하여 적재하도록 트레이 반출수단(80)을 포함하는 스티프너 로딩시스템이 제공된다.
