슬래브

출원번호 : 10-2019-0086273 (출원일: 2019-07-17)

등록번호 : 10-2331411 (등록일: 2021-11-23)

특허권자 : 충남대학교산학협력단

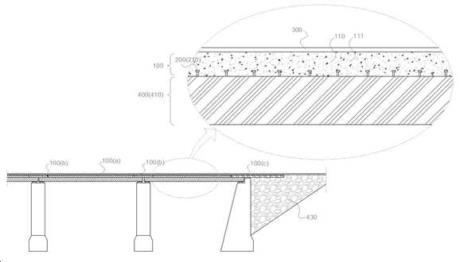

요약 : 본 발명은 토목 및 건축구조물에 사용되는 슬래브에 대한 것이며, 고인성콘크리트로 제작되며, 복합구조로 형성되어 크랙발생을 최소화 하며, 크랙의 진전을 저지하는것을 목적으로 한다. 구체적으로 판재형상이며, 콘크리트로 형성되는 지지부(100); 상기 지지부 하부에 형성되며, 구조체와 결합되는 결합부(200); 상기 지지부 상부에 형성되는 표층부(300);를 포함하는 구성으로 이루어진다.

대표청구항 : 슬래브(10)에 있어서,판재형상이며, 콘크리트로 형성되는 지지부(100);상기 지지부 하부에 형성되며, 구조체와 결합되는 결합부(200);상기 지지부 상부에 형성되는 표층부(300);상기 결합부 하부에 위치하며, 교량의 거더, 건물의 빔 또는 토양 중 어느 하나로 형성되는 기초부(400);상기 지지부의 콘크리트로 형성되는 고인성콘크리트(110);상기 지지부 내부에 수용되는 배력철근(120);상기 고인성콘크리트 내부에 규칙 또는 불규칙하게 배치되는 기공(112);상기 기공 내부에 삽입되며, 글라스, 폐플라스틱 비드, 폐기물파우더 중 선택된 어느 하나로 형성되는 삽입물(113);상기 지지부는 거더 상부 구간에만 위치하는 제1지지부(100a);거더 및 거더 사이의 상부에 위치하는 제2지지부(100b);를 포함하며,상기 고인성콘크리트는 시멘트결합재, 잔골재, 물, 섬유, 혼화제의 혼합 조성물로 형성되되, 상기 시멘트결합재는 30~70중량%의 보통포틀랜드시멘트 및 20~40중량%의 고로슬래그, 10~20중량%의 플라이애시를 포함하는 것;상기 잔골재는 규사로 이루어지며, 평균입경은 0.5mm인 것;상기 제1지지부 및 제2지지부는 각각 복수로 형성되어 상기 거더 상부에서 서로 인접하게 배치되며,상기 제1지지부는 복수의 개별판재(140)가 접촉면(130)을 통해 상호 접착되어 복수의 층을 이루며 상하로 적층 형성되며, 상기 제2지지부는 복수의 개별판재(140)가 접촉면(130)을 통해 상호 접착되어 복수의 층을 이루며 상하로 적층 형성되는 것;상기 접촉면은 복수의 홈(141)이 형성되며, 상기 홈은 원형, 타원형, 다각형중 선택된 어느 하나의 형상으로 형성되는 것;상기 결합부는 결합철근(220) 또는 스터드(210)로 형성되는 것;제1지지부 및 제2지지부의 최하층에 적층된 개별판재는 상기 스터드를 수용하되,거더와 접촉되며 상기 스터드를 수용하는 최하층 개별판재는, 스터드를 수용하지 않는 다른 층의 개별판재보다 더 두껍게 형성되는 것;상기 제2지지부의 최하층 개별판재는, 양단면 하부만 스터드로 결합되며 중간부는 스터드가 체결되지 않는 것;을 포함하는 슬래브.
