시각장애인을 위한 음성안내 정수기

출원번호 : 10-2016-0020977 (출원일: 2016-02-23)

등록번호 : 10-1669091 (등록일: 2016-10-19)

특허권자 : 충남대학교산학협력단

요약 : 본 발명은 시각장애인을 위한 음성안내 정수기에 관한 것으로, 보다 상세하게는 센서를 통해 정수기 주변의 사용자를 감지하여 정수기의 현재 위치와 정수기로 접근하는 사용자의 거리를 음성멘트를 제공하여 시각장애인이나 사회적 약자가 쉽게 정수기를 찾을 수 있도록 하며, 물의 공급 및 완료를 센서를 통해 제공하여 물이 넘치지 않도록 하여 사용자가 안전하게 사용할 수 있는 시각장애인을 위한 음성안내 정수기에 대한 것이다.

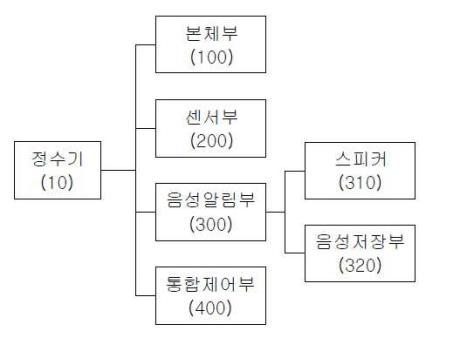

대표청구항 : 시각장애인을 위한 음성안내 정수기에 있어서,냉수와 온수를 선택하기 위한 냉온수스위치(110)와, 정수기 하단부에 두 개의 컵 고정홈(130)이 형성되는 컵 받침대(120)와, 정수기(10) 정면에 형성되는 지지대(150)와, 냉온수를 공급하기 위해 정수기(10) 내부에 내장되는 물공급수단(140)를 포함하는 본체부(100)와;컵 받침대(120)의 컵 고정홈(130)에 놓이는 사용자 컵의 밑면적을 감지하며, 사용자 컵에 물 공급시 물의 높이를 감지하기 위해 형성되는 센서부(200)와;사용자에게 현재 물공급 진행 상황과 컵 위치 관련 음성멘트를 제공하도록 스피커(310)가 형성되는 음성알림부(300)와;센서부(200)의 감지에 의해 사용자 컵이 컵 고정홈(130)에 정확히 위치하도록 음성멘트를 음성알림부(300)를 통해 사용자에게 제공하도록 제어하며, 물공급 진행상황에 따른 관련 음성멘트를 음성알림부(300)를 통해 사용자에게 제공하도록 제어하며, 사용자 컵에 기설정된 물 높이에 따라 물 공급 및 차단이 이루어지도록 제어하는 통합제어부(400)를 포함하며,상기 통합제어부(400)는,사용자에 의한 냉온수 스위치(110)의 동작에 따라 음성알림부(300)를 통해 냉온수 선택정보를 사용자에게 제공하도록 제어하는 냉온수선택제어부(410)와;인체감지센서(210)의 감지신호 발생시 음성알림부(300)를 통해 정수기(10)의 위치정보를 사용자에게 제공하도록 제어하는 인체감지제어부(420)와;컵 감지센서(220)가 제공한 컵의 밑면적 값을 이용하여 사용자가 컵의 위치를 컵 고정홈(130)에 정확히 안착시킬수 있도록 하기 위한 컵 이동정보를 음성알림부(300)를 통해 사용자에게 제공하도록 제어하는 컵위치이동제어부(430)와;물 높이감지센서(230)의 감지신호 발생시 물공급수단(140)을 정지시키도록 제어함과 동시에 음성알림부(300)를 통해 물공급 완료정보를 사용자에게 제공하도록 제어하는 물높이감지제어부(440)를 포함하는 것을 특징으로 하는 시각장애인을 위한 음성안내 정수기.
