알에프아이디 금속태그용 비대칭 평면 다이폴 안테나

출원번호 : 10-2010-0093064 (출원일: 2010-09-27)

등록번호 : 10-1050241 (등록일: 2011-07-12)

특허권자 : 충남대학교산학협력단

요약 : 본 발명은 알에프아이디 금속태그용 비대칭 평면 다이폴 안테나에 관한 것으로서, 금속표면 장착이 가능하고, 저자세, 소형, 고이득 효율을 제시할 수 있는 알에프아이디 금속태그용 비대칭 평면 다이폴 안테나를 제공함에 그 목적이 있다. 이러한 목적을 달성하기 위한 본 발명은, 장방형의 구조를 갖는 유전체; 상기 유전체의 일측면 상으로 구비되되, 소정의 폭과 길이를 갖는 직선형의 제 1 패턴; 상기 제 1 패턴과 간극을 갖고 상호 수평하도록 중첩 배열되되 소정의 폭과 길이를 갖는 제 2 패턴; 및 중첩 배열된 상기 제 2 패턴의 종단부와 상기 제 1 패턴 사이로 수직된 방향으로 접속되며, 상기 제 1 패턴과 제 2 패턴 사이로 접속되어 상기 유전체와 전기적 접속을 이루도록 기생효과를 제공하는 마이크로 칩; 을 포함한다.

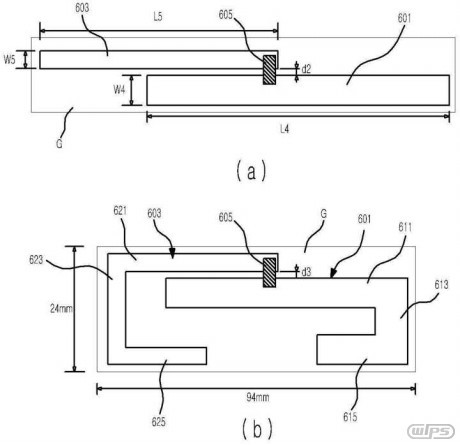

대표청구항 : 알에프아이디 금속태그용 비대칭 평면 다이폴 안테나에 있어서,장방형의 구조를 갖는 유전체(G); 상기 유전체(G)의 일측면 상으로 구비되되, 소정의 폭(W4)과 길이(L4)를 갖는 직선형의 제 1 패턴(601); 상기 제 1 패턴(601)과 간극(d2)을 갖고 상호 수평하도록 중첩 배열되되 소정의 폭(W5)과 길이(L5)를 갖는 제 2 패턴(603); 및 중첩 배열된 상기 제 2 패턴(603)의 종단부와 상기 제 1 패턴(601) 사이로 수직된 방향으로 접속되며, 상기 제 1 패턴(601)과 제 2 패턴(603) 사이로 접속되어 상기 유전체(G)와 전기적 접속을 이루도록 기생효과를 제공하는 마이크로 칩(605); 을 포함하되,상기 제 1 패턴(601)과 제 2 패턴(603)이 상호 개구면이 대향되도록 각각으로 ‘ㄷ’형태로 절곡되는 것을 특징으로 하며,상기 제 1 패턴(601)은,상기 마이크로 칩(605)과 접속되는 제 1 수평라인(611)과, 상기 제 1 수평라인(611)의 종단부에서 수직된 방향으로 절곡된 제 1 수직라인(613) 및 상기 제 1 수직라인(613)의 종단부에서 수평하게 연장되는 제 1 수평연장 라인(615)으로 이루어지며,상기 제 2 패턴(603)은,상기 마이크로 칩(605)과 접속되는 제 2 수평라인(621)과, 상기 제 2 수평라인(621)의 종단부에서 수직된 방향으로 절곡된 제 2 수직라인(623) 및 상기 제 2 수직라인(623)의 종단부에서 수평하게 연장되는 제 2 수평연장 라인(625)으로 이루어진 것을 특징으로 하는 알에프아이디 금속태그용 비대칭 평면 다이폴 안테나.
