자기장 제어를 이용한 MR 유체 기반의 소음 흡음장치

출원번호 : 10-2020-0023090 (출원일: 2020-02-25)

등록번호 : 10-2359955 (등록일: 2022-02-03)

특허권자 : 충남대학교산학협력단

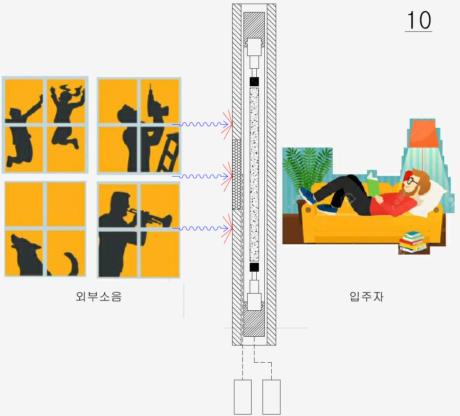

요약 : 본 발명은 외부에서 발생되는 각종 소음으로 인한 피해와 불편을 방지하고자 건물의 벽체 또는 층간에 형성되어 자기장 제어를 통해 MR 유체의 미립자 배열 각도를 조절하여 다양한 범위를 가진 소음의 주파수 대역을 선택적으로 흡음하여 외부에서 발생되는 각종 소음을 차단하는 발명에 관한 것이다.

대표청구항 : 자기장 제어를 이용한 MR 유체 기반의 소음 흡음장치에 있어서,외부에서 전달되는 소음을 수집하는 음파수집수단(100)과;상기 음파수집수단(100)을 통해 수집된 소음의 주파수와 세기를 측정 분석하여 흡음수단(300)으로 제공하는 소음분석수단(200)과;상기 소음분석수단(200)으로부터 제공된 소음의 주파수와 세기에 따라 자기장의 방향과 세기를 제어하여 선택적으로 소음을 흡음 처리하는 흡음수단(300)을 포함하되,상기 흡음수단(300)은,소음의 주파수와 세기에 따라 자기장의 방향과 세기가 변경 되도록 하는 제어신호를 자기장변경부(320)로 제공하는 흡음제어부(310)와,상기 흡음제어부(310)으로부터 제공된 제어신호에 따라 흡음부(330)에 가해지는 자기장의 방향과 세기를 변경하는 자기장변경부(320)와,자기장변경부(320)에 의해 가해지는 자기장의 세기와 방향에 따라 물성이 변해 소음을 선택적으로 흡음하는 흡음부(330)를 포함하고,상기 자기장변경부(320)는,링 형상의 회전링(321)과,흡음제어부(310)의 제어신호에 따라 회전링(321)의 회전 각도를 조절하여 흡음부(330)에 가해지는 자기장 방향을 조절하는 회전조절부(322)와,흡음제어부(310)의 제어신호에 따라 회전링(321)에 형성된 영구자석(324)을 이동시켜 영구자석(324)과 흡음부(330)와의 거리를 조절하여 흡음부(330)에 가해지는 자기장 세기를 조절하는 거리조절부(323)와,회전링(321)의 상호 대향되는 2곳에 형성되는 영구자석(324)을 포함하는 것을 특징으로 하는 자기장 제어를 이용한 MR 유체 기반의 소음 흡음장치.

상세링크 : http://newsd.wips.co.kr/wipslink/api/dkrdshtm.wips?skey=3522072000710
