자동수평조절 촬영보조모듈 및 이를 포함하는 시스템

출원번호 : 10-2018-0121919 (출원일: 2018-10-12)

등록번호 : 10-2094490 (등록일: 2020-03-23)

특허권자 : 충남대학교산학협력단

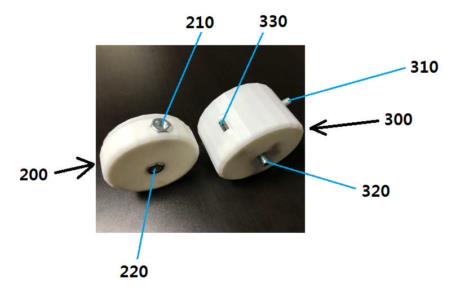

요약 : 본 발명에 의한 자동수평조절 촬영보조모듈은, 고정부와 회전부를 포함하는 자동수평조절 촬영보조모듈로서, 고정부는 1개 이상의 너트부가 형성되어 있고, 회전부는 1개 이상의 볼트부가 형성되어 있고, 회전부는 제어부,모터, 중력센서를 포함하고 있고, 상기 제어부는 중력센서의 측정값과 모터를 이용하여 회전부가 수평이 되도록 제어하고, 상기 너트부에는 삼각대의 볼트부가 삽입되어 고정될 수 있고, 상기 볼트부는 스마트폰 거치부의 너트부 또는 다른 자동수평조절 촬영보조모듈의 너트부에 삽입되어 고정될 수 있는 것을 특징으로 한다.

대표청구항 : 삼각대, 2개의 자동수평조절 촬영보조모듈, 스마트폰 거치부를 포함하는 시스템으로서,상기 자동수평조절 촬영보조모듈은 고정부와 회전부를 포함하고,상기 고정부는 2개의 너트부가 형성되어 있고,상기 고정부의 외측면은 측면과 평면으로 나눌 수 있고,고정부의 측면에 제1 너트부가 형성되어 있고, 고정부의 평면쪽에 제2 너트부가 형성되어 있고,상기 회전부는 2개의 볼트부가 형성되어 있고,상기 회전부의 외측면은 측면과 평면으로 나눌 수 있고,회전부의 측면에 제1 볼트부가 형성되어 있고, 회전부의 평면쪽에 제2 볼트부가 형성되어 있고,상기 회전부는 제어부,모터, 중력센서를 포함하고 있고,상기 제어부는 중력센서의 측정값과 모터를 이용하여 회전부가 수평이 되도록 제어하고,상기 너트부에는 삼각대의 볼트부가 삽입되어 고정될 수 있고,상기 볼트부는 스마트폰 거치부의 너트부 또는 다른 자동수평조절 촬영보조모듈의 너트부에 삽입되어 고정될 수 있는 것을 특징으로 하는 시스템.
