출원번호 : 10-2019-0118010 (2019.09.25)
등록번호 : 10-22814550000 (2021.07.20)
특허권자 : 송태원
요약 : 본 발명은 전방이 절곡되는 다기능 낚싯대에 관한 것으로서, 더욱 상세하게는 낚싯대 롯드의 일단에 각도조절부재가 구비되어 원하는 각도로 낚싯대의 각도를 조절하며, 수중 영상 촬영장비를 통하여 촬영된 영상을 단말기로 전송하여 실시간 모니터링이 가능하면서 물속에 들어가 잠수도 하지 않고 해양생물의 채취가 가능하며, 어획하고자 하는 대상물에 따른 어획수단을 선택할 수 있는 전방이 절곡되는 다기능 낚싯대에 관한 것이다.

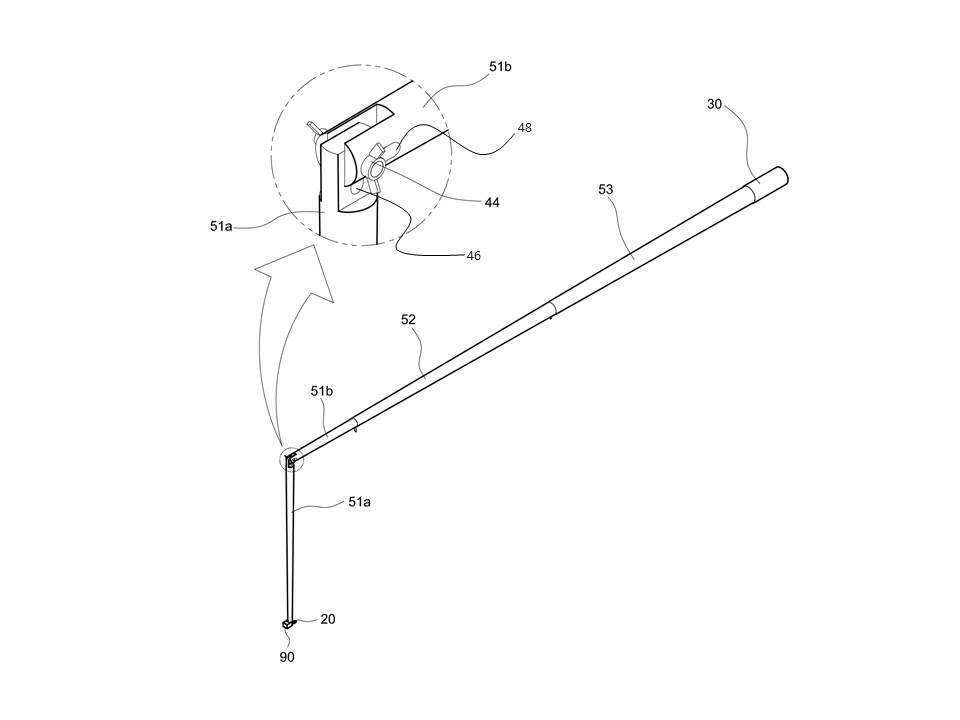

이를 위한 본 발명은, 전방이 절곡되는 낚싯대에 있어서, 손잡이가 구비된 손잡이부와 상기 손잡이부의 전단에 설치되어 인출 및 삽입이 이루어지도록 직경을 달리하되, 일단에 낚시줄을 거치하는 거치부를 포함하는 다수개의 롯드부와 상기 롯드부의 전단에 구비되며, 제 1롯드부의 일단에 형성되는 삽입구와 상기 삽입구의 측면에 탈부착 되도록 결합되며, 수중영상을 촬영할 수 있도록 구비되는 영상 촬영장비와 상기 삽입구가 형성된 상기 제 1롯드부의 타단에 구비되며, 상기 제 1롯드부의 상하 기울기 각도를 조절하는 각도조절부재를 포함하며, 상기 각도조절부재는, 상기 제 1롯드부의 회동부와 고정부를 연결하는 고정핀과 상기 고정핀의 양단에 설치되는 나비너트를 포함하되, 상기 고정핀과 상기 나비너트의 나사체결을 통해 상기 제 1롯드부의 회동부 기울기 각도를 고정할 수 있는 것을 특징으로 한다.
