출원번호 : 10-2018-0059604 (2018.05.25)
등록번호 : 10-20964220000 (2020.03.27)

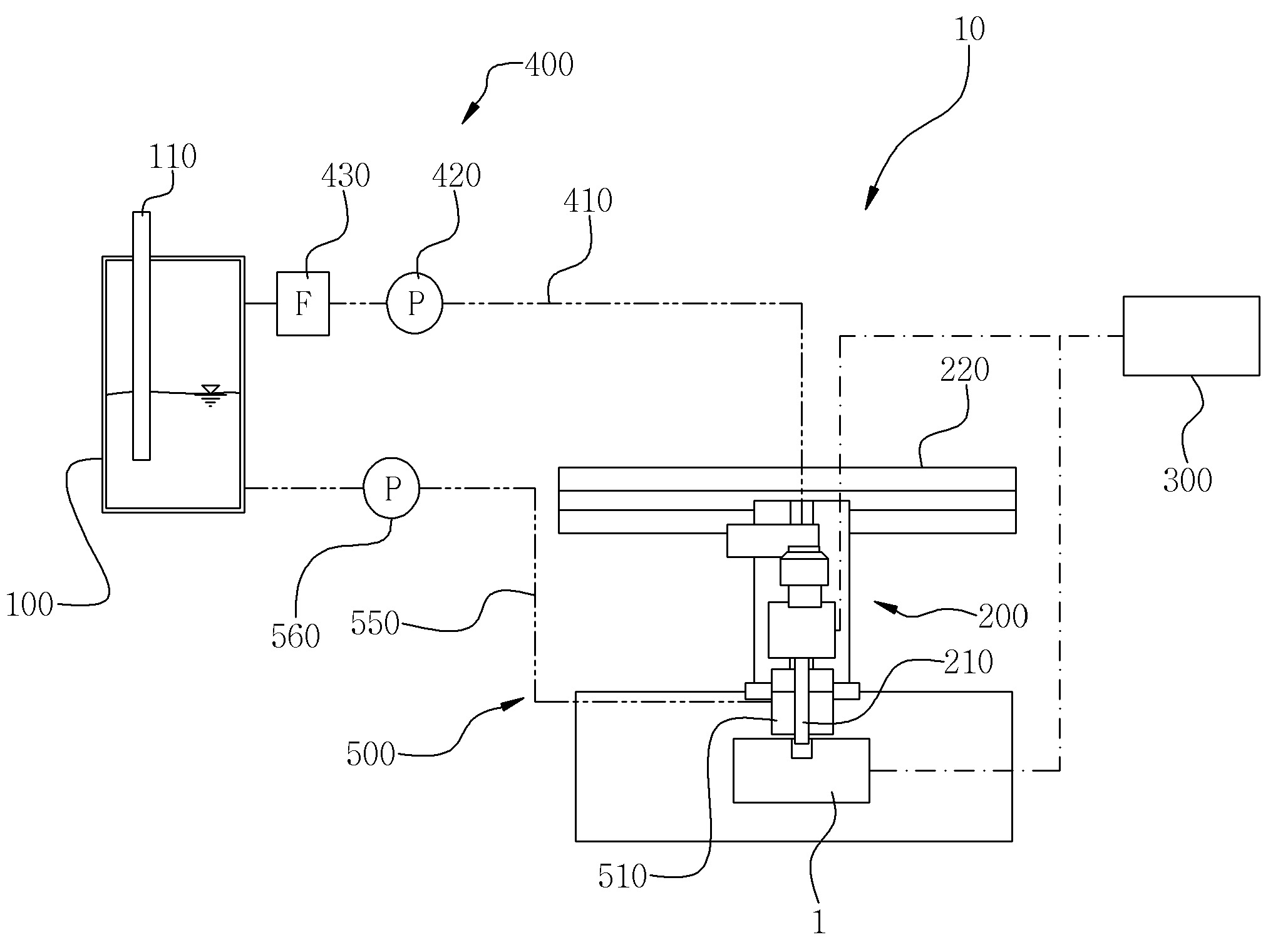

요약 : 본 발명은 사용된 전해액들을 회수할 수 있도록 전해액 회수부를 포함하는 전기화학적 가공장치에 관한 것이다. 본 발명에 따른 전해액 회수부를 포함하는 전기화학적 가공장치는 전기화학적 가공을 위한 전해액이 저장되는 전해액탱크와, 상기 전해액탱크에 저장된 전해액을 가공대상물로 공급하기 위한 공급펌프 및 공급라인을 포함하는 전해액 공급부와, 가공대상물의 상부측에 위치하며, 가공대상물을 가공하기 위한 가공툴과 상기 가공툴을 가공위치에 대응하도록 이동하기 위한 이동부를 포함하는 가공유닛과, 상기 가공대상물에 양극, 상기 가공툴에 음극이 연결되고 전원을 공급하는 전원공급부와, 상기 전해액 공급부로부터 상기 가공대상물로 공급된 전해액을 회수하는 전해액 회수유닛을 구비하되, 상기 전해액 회수유닛은 상기 가공툴의 외부를 감싸며 하부에 회수홀들이 형성되어 있는 석션부재와, 상기 석션부재와 연결되고 전해액의 회수를 위한 흡입펌프를 포함한다.
