출원번호 : 10-2017-0065068 (2017.05.26)
등록번호 : 10-19245810000 (2018.11.27)
특허권자 : 남서울대학교 산학협력단

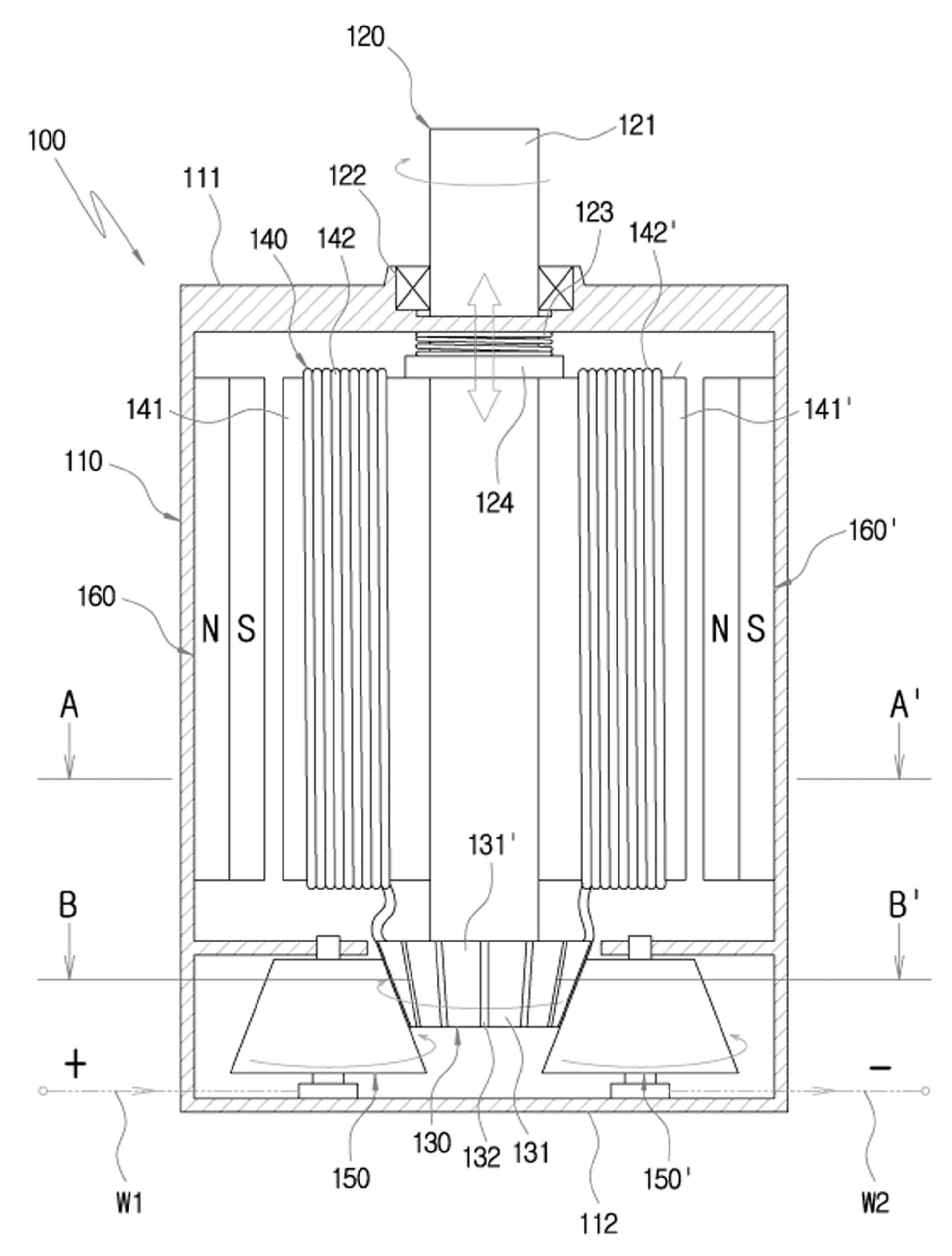

요약 : 본 발명은 전기 인가를 위한 전극들 간에 접촉 시 발생하는 마찰 및 마모와 그로 인한 소음을 줄이고, 구동 수명을 연장하며, 회전 효율 또한 향상시킨 정류베어링과 이를 이용한 직류모터에 관한 것으로, 하우징; 상기 하우징에 회전가능하게 설치되는 샤프트를 구비한 축 모듈; 다수의 도전체가 서로 절연된 채 방사형으로 배치되어서 상기 샤프트의 말단에 고정되며, 둘레면이 경사면을 이루는 정류자; 상기 샤프트의 둘레면을 따라 다수 개가 방사형으로 돌출하게 구성된 코어와, 각각의 상기 코어를 감싸는 다수의 코일을 구비하되, 상기 코일의 일단은 상기 도전체와 연결되고, 타단은 코일들 간에 병렬 연결되는 회전자; 상기 도전체와 통전하도록 둘레면이 상기 정류자와 접하고, 상기 하우징에 회전가능하게 설치되며, 직류전기의 양극과 음극이 각각 인가되는 한 쌍의 정류베어링; 직류전기가 인가된 상기 코일과 마주하도록 상기 하우징에 설치되는 한 쌍의 자성체;를 포함하는 것이다.
1020170065068
