제조부품 싱귤레이션장치 Singulation apparatus of a manufacturing parts

출원번호 : 10-2016-0013119 (2016년02월02일)

등록번호 : 10-1622084 (2016년05월11일)

특허권자 : (주)유한엔씨아이

요약 : 본 발명은 컴팩트한 구성에 의해 부품의 펀칭과 흡착이송이 가능하도록 구비되어 제조공정 상의 효율성을 증대시킬 수 있는 새로운 구조의 제조부품 싱귤레이션장치에 관한 것이다.

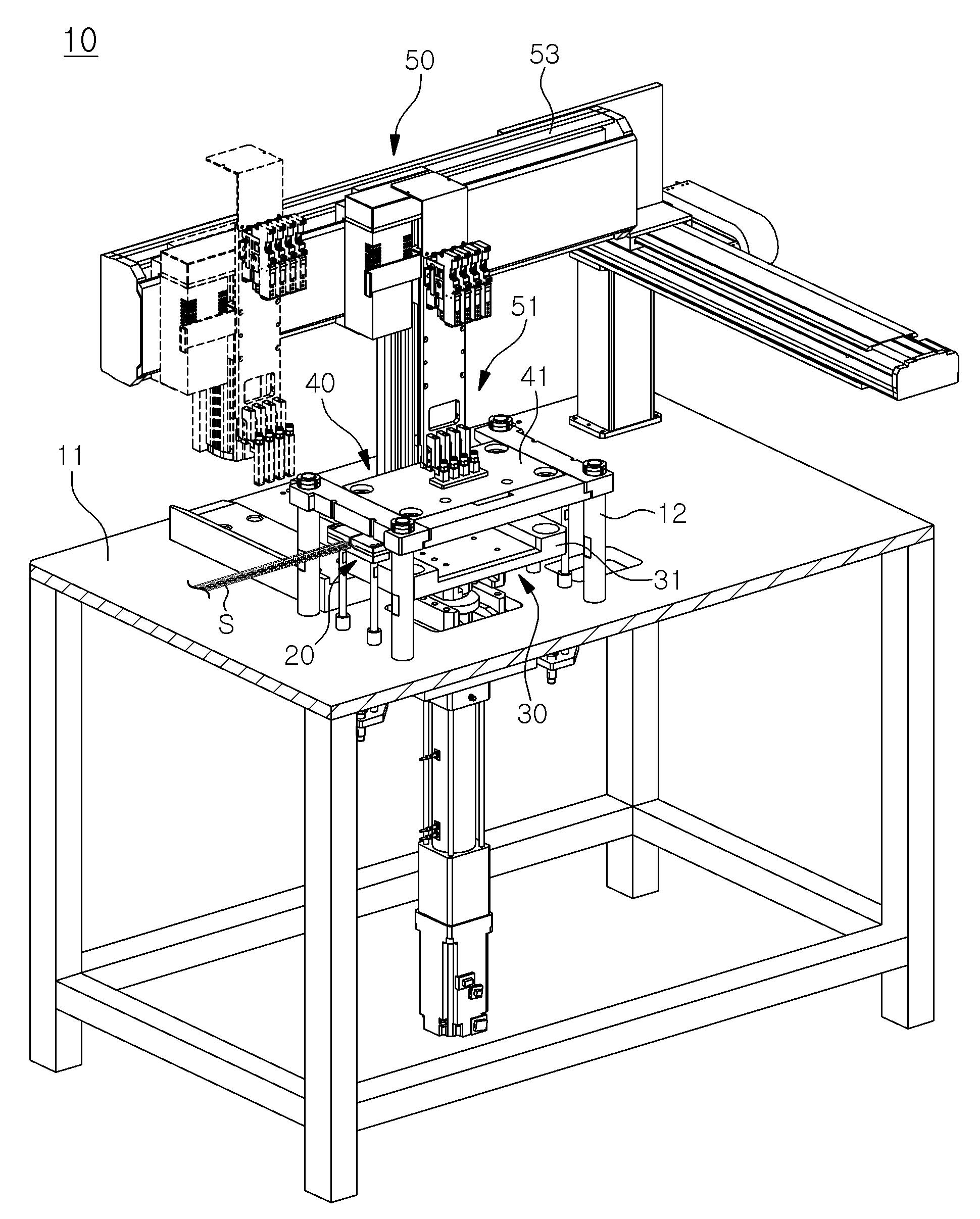

본 발명에 따르면, 스트립(S) 상에 다수가 결합된 상태로 공급되는 부품(P)을 펀칭에 의해 개별화하도록 된 싱귤레이션장치에 있어서; 상기 스트립(S)이 연속적으로 진행되도록 구비된 레일(22)을 포함한 공급부(20)와; 상기 레일(22)의 하부측에 위치되어 상기 부품(P)을 펀칭하도록 상향 작동되는 펀치(32)가 장착된 펀치블록(31)를 포함한 펀치부(30)와; 상기 레일(22)의 상부측에 상기 펀치부(30)에 대향되도록 위치되어 상기 펀치(32)에 의해 펀칭된 부품(P)을 수용하도록 상하로 관통된 삽입공(42)이 형성된 다이블록(41)을 포함한 다이부(40)와; 상기 다이부(40)의 상부에 위치되어 상기 펀치(32)에 의한 펀칭작동 시에 상기 삽입공(42)에 삽입된 상태로 대기되어 상기 부품(P)을 흡착하도록 된 흡착헤드(52)를 포함한 이송부(50)로 이루어진 제조부품 싱귤레이션장치를 제공하는 것이다.
