주파수 가변형 연소기

출원번호 : 10-2017-0102086 (출원일: 2017-08-11)

등록번호 : 10-1942001 (등록일: 2019-01-18)

특허권자 : 충남대학교산학협력단

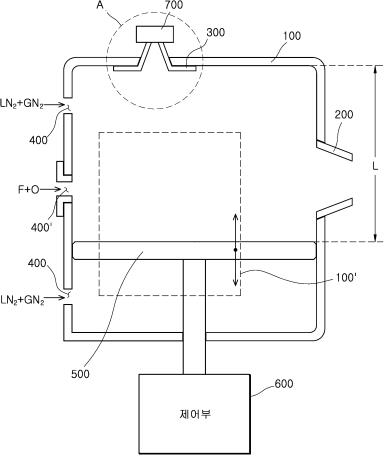

요약 : 본 발명은 연소 불안정 현상을 모사하는 연소기의 공진 주파수를 연소기의 높이 및 2차 유동을 이용하여 가변시킴으로써 엔진에 대한 연소불안정 현상을 해소하고 엔진에 대한 여러가지 실험을 진행할 수 있게 하는 주파수 가변형 연소기에 관한 것이다. 이를 위하여 본 발명은 연소실 하우징과, 상기 연소실 하우징의 일측면에 형성되며, 상기 연소실 하우징 내에서 연소된 가스가 배출되는 메인노즐과, 상기 연소실 하우징의 타측면에 형성되며, 상기 연소실 하우징 내부로 2차 유동을 공급시키는 2차유동 공급인젝터와, 상기 연소실 하우징 내부에 배치되어, 상기 연소실 하우징 내부의 높이를 조절하는 연소실 높이조절바와, 상기 연소실 높이조절바와 연결되어 상기 연소실 높이조절바를 상하로 이동시키는 실린더와, 상기 2차유동 공급인젝터 및 상기 실린더를 제어하는 제어부를 포함하며, 상기 2차 유동은 액체질소와 기체질소의 혼합에 의하여 이루어지고, 상기 연소실 높이조절바에 의하여 가변되는 상기 연소실의 높이 및 상기 2차 유동에서 상기 액체질소와 상기 기체질소의 혼합비를 동시에 조절함으로써 공진 주파수를 가변시키는 것을 특징으로 하는 주파수 가변형 연소기를 제공한다.

대표청구항 : 연소실 하우징;상기 연소실 하우징의 일측면에 형성되며, 상기 연소실 하우징 내에서 연소된 가스가 배출되는 메인노즐;상기 연소실 하우징의 타측면에 형성되며, 상기 연소실 하우징 내부로 2차 유동을 공급시키는 2차유동 공급인젝터;상기 연소실 하우징 내부에 배치되어, 상기 연소실 하우징 내부의 높이를 조절하는 연소실 높이조절바; 상기 연소실 높이조절바와 연결되어 상기 연소실 높이조절바를 상하로 이동시키는 실린더; 및상기 2차유동 공급인젝터 및 상기 실린더를 제어하는 제어부;를 포함하며,상기 2차 유동은 액체질소와 기체질소의 혼합에 의하여 이루어지고,상기 연소실 높이조절바에 의하여 가변되는 상기 연소실의 높이 및 상기 2차 유동에서 상기 액체질소와 상기 기체질소의 혼합비를 동시에 조절함으로써 공진 주파수를 가변시키며,상기 메인노즐과 이격되어 배치되며, 상기 연소실 하우징 측면에 형성되어 상기 연소실 하우징 내에서 연소된 가스가 배출되는 보조노즐; 및톱니형상으로 형성되어, 톱니가 일정간격으로 상기 보조노즐을 개폐함으로써 상기 연소실 하우징 내에 압력 섭동을 발생시키는 가진부;를 더 포함하며,상기 압력 섭동에 의하여 상기 공진 주파수를 가변시키는 것을 특징으로 하는 주파수 가변형 연소기.
