차량용 인젝터 노즐의 니들핀 탈거장치 Device for separating niddle pin from injector nozzle

출원번호 : 1020170154908 (2017.11.20)

등록번호 : 1019215540000 (2018.11.19)

특허권자 : 장경철

요약 :

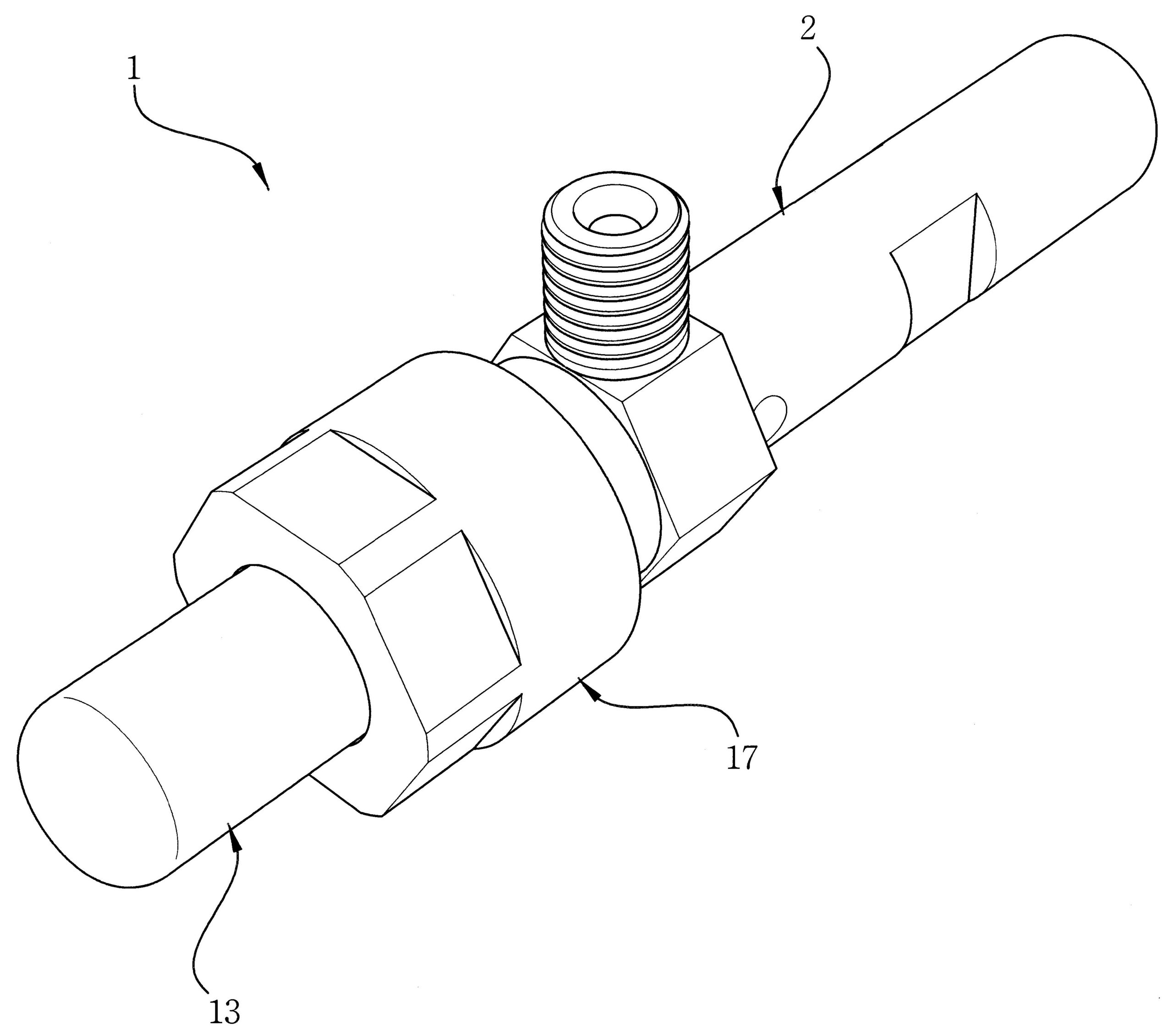

본 발명은 차량용 인젝터 노즐의 니들핀 탈거장치에 관한 것으로, 보다 상세하게는 전면부 중앙에 오일주입공(4)과 니들핀인출공(5)과 한 쌍의 노즐결합핀(6a)(6b)으로 이루어진 노즐장착부(7)가 형성되는 몸체(2)와, 상기 몸체(2)의 노즐장착부(7)에 동와셔(10)를 개재한 상태로 장착되는 노즐의 외측에 삽입되는 캡(13)과, 상기 몸체(2)의 노즐장착부(7)에 장착된 노즐과 노즐의 외측에 삽입된 캡(13)을 몸체(2)의 전면부에 밀착시키기 위한 조임너트(17)를 포함하도록 구성함으로써, 차량용 인젝터의 분해작업시 노즐의 내부에 고압의 오일을 주입하여 노즐의 내부에 고착된 니들핀을 손상없이 신속하고 간편하게 분리할 수 있게 하므로 작업성을 대폭 향상시킬 수 있도록 할 뿐만 아니라 차량용 인젝터의 재활용율을 대폭 향상시킬 수 있도록 하는 차량용 인젝터 노즐의 니들핀 탈거장치에 관한 것이다.
