카메라모듈 에어세정장치 Air cleaning apparatus for a camera module

출원번호 : 10-2018-0078736 (2018년07월06일)

등록번호 : 10-1951731 (2019년02월19일)

특허권자 : (주)유한엔씨아이

요약 : 본 발명은 카메라모듈을 세정할 때에 세척수의 사용을 배제하여 모듈 자체의 작동상태를 보전하면서도 이물질을 용이하게 제거하여 크리닝효과를 높일 수 있도록 된 카메라모듈 에어세정장치에 관한 것이다.

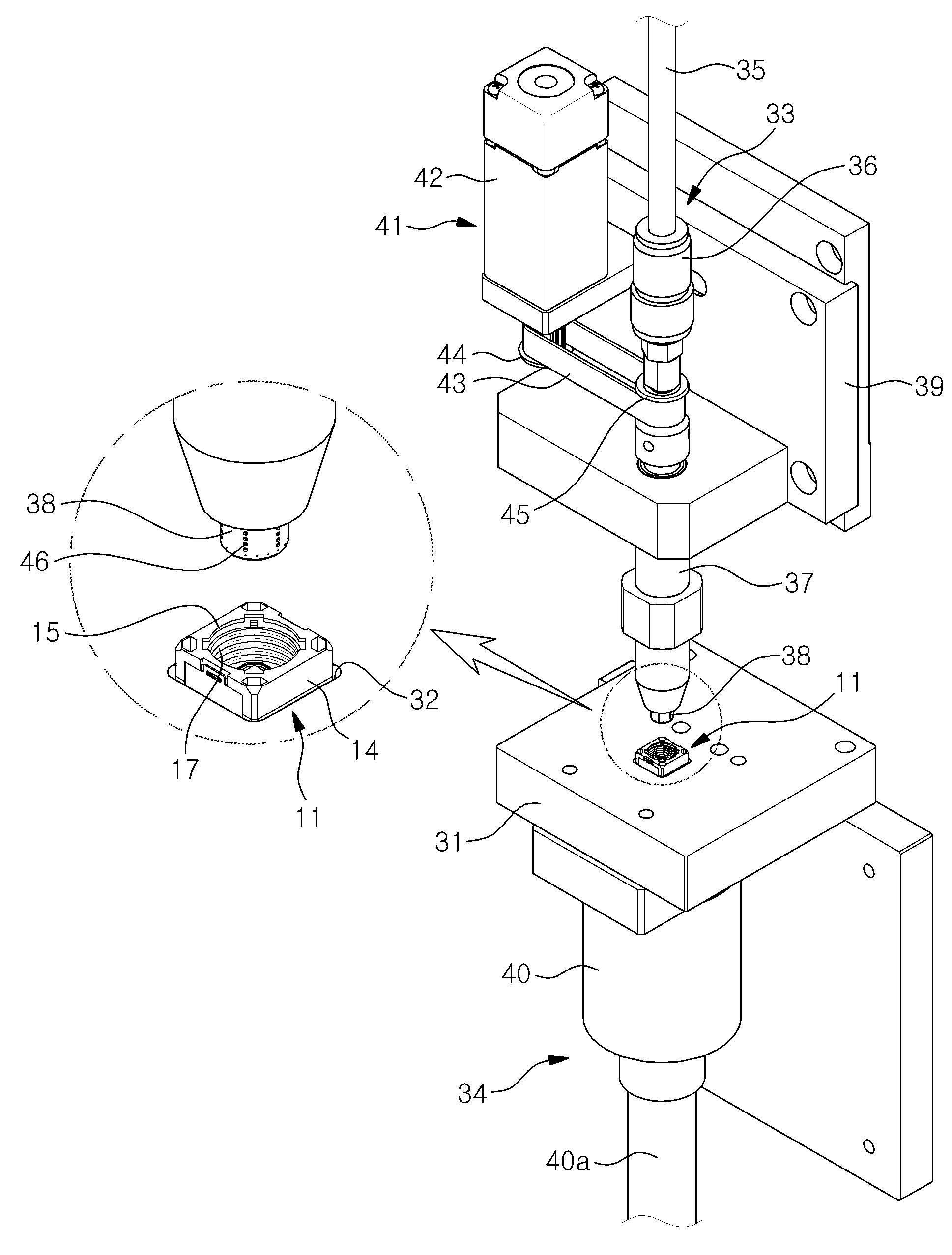

본 발명에 따르면, 원통형의 렌즈배럴(12)과 상기 렌즈배럴(12)이 삽입 체결되는 결합홈(15)이 형성된 하우징어셈블리(11)를 포함하여 구성된 카메라모듈(10) 중에서 상기 하우징어셈블리(11)를 세정하도록 된 장치에 있어서; 상기 하우징어셈블리(11)에 대응된 안착홈(32)이 형성된 거치대(31)와; 상기 거치대(31)의 상부에 승강 가능하게 구비되어 상기 하우징어셈블리(11)의 결합홈(15) 내에 삽입된 상태로 에어를 분사하도록 된 분사헤드(38)를 포함한 에어분사수단(33)과; 상기 거치대(31)의 하부측에 위치되어 세정과정에서 상기 에어분사수단(33)에 의해 분사된 에어를 흡입하여 상기 결합홈(15)으로부터 배출시키도록 연결된 석션수단(34)을 포함하는 카메라모듈 에어세정장치가 제공된다.
