크리프 실험기
출원번호 : 10-2017-0079701 (출원일: 2017-06-23)
등록번호 : 10-1942862 (등록일: 2019-01-22)
특허권자 : 충남대학교산학협력단

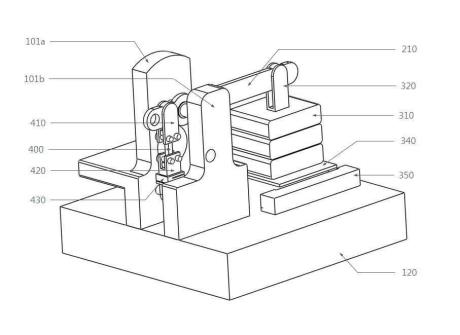

요약 : 본 발명은 콘크리트 시편의 인장 크리프 또는 비틀림 크리프 실험을 위한 장치이며, 하나의 실험기로 복수의 실험을 구현할 수 있는 특징이 있다. 구체적으로 본 발명의 크리프 실험기는 지지대(101)에 결합되는 메인축(102);, 상기 메인축과 결합되며, 일측에 시편체결부(212)를 형성하며, 타측에 하중작용홈(213)을 형성하는 로딩바(210);를 포함한다.
대표청구항 : 크리프 실험기에 있어서,지지대(101)에 결합되는 메인축(102);,상기 메인축(102)과 결합되며, 일측에 시편체결부(212)를 형성하며, 타측에하중작용홈(213)을 형성하는 로딩바(210);,복수의 무게추(310)가 결합되는 무게추결합대(320);,상기 무게추결합대(320) 일측에 형성되며, 상기 하중작용홈(213)에 결합되는 제1고정핀(330);,상기 지지대(101)는 제1지지대(101a) 및 제2지지대(101b)로 이루어지며, 상기 제1지지대(101a) 및 제2지지대(101b) 사이에는 공간(S)을 형성하며, 상기 메인축(102)은 제1지지대(101a) 및 제2지지대(101b) 사이에 고정되는 것;,상기 무게추결합대(320) 타측에 형성되며 무게추(310)가 지지되는 무게추지지대(340);,상기 무게추지지대(340) 이동방향 안내를 위해, 홈이 형성된 지지대가이드(350);, 균일한 단면형상으로 이루어진 비틀림크리프시편(500);,상기 비틀림크리프시편(500) 일측을 상기 지지대(101)에 고정하는 제1체결부(510);,상기 비틀림크리프시편(500) 타측을 비틀림링크(530)에 고정하는 제2체결부(520);,상기 비틀림링크(530)를 상기 로딩바(210)에 결합하는 연동링크(540);, 대향되게 형성된 2개의 제1지지대 및 제2지지대 사이에는 메인축, 로딩바, 비틀림링크, 연동링크, 제2체결부 및 비틀림크리프시편(500)을 위치시키며, 일측이 상기 비틀림링크 일면에 결합되며, 타측이 상기 제2지지대의 링크지지구(141)에 축 결합되는 회전지지체(560);,상기 크리프 실험기를 수용하는 챔버(611);,상기 챔버(611) 내부에 수용되는 열전달장치(612);,상기 열전달장치(612)로 가열공기 또는 냉매를 순환시키는 열발생장치(613);,상기 챔버(611) 내부에 수용되는 온도센서(614) 및 습도센서(615);,상기 챔버 내부에 수용되며, 외부의 가습발생장치로 부터 발생된 습기를 공급하는 가습노즐; 을 포함하는 크리프 실험기.
상세링크 : http://newsd.wips.co.kr/wipslink/api/dkrdshtm.wips?skey=3519164000488
