키높이조절 신발 깔창 HEIGHT ADJUSTABLE SHOES INSOLE

출원번호 : 1020140107561 (2014.08.19)

등록번호 : 1015465110000 (2015.08.17)

특허권자 : 김인규

요약 :

본 발명은 키높이조절 신발 깔창에 관한 것으로서, 더욱 상세하게는 신발 착용 여부의 감지나 간단한 리모콘 조작만으로도 깔창의 높이를 빠르게 조절할 수 있도록 하는 키높이조절 신발 깔창에 관한 것이다.

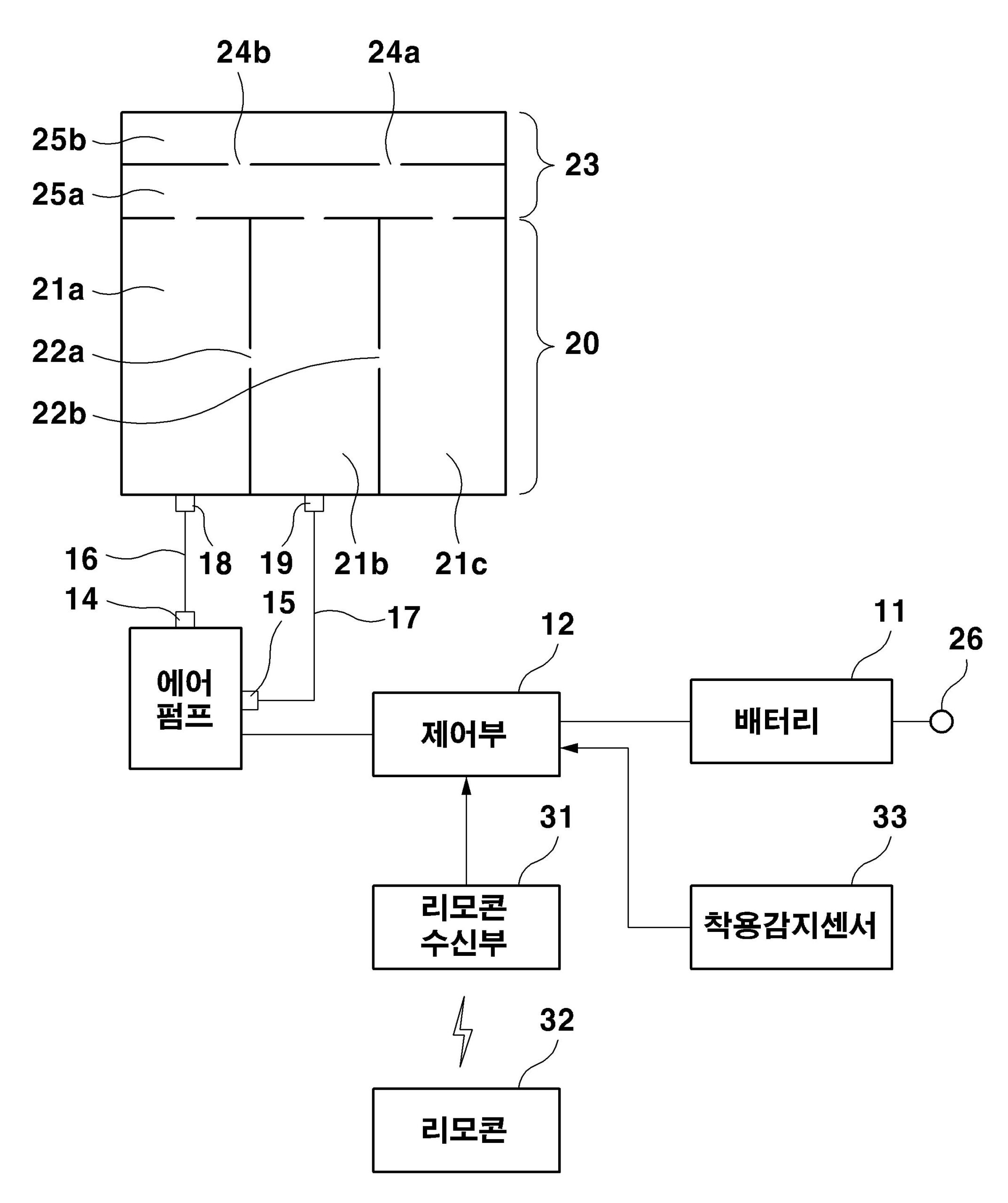

이를 위한 본 발명의 실시예에 따른 키높이조절 신발 깔창은 하부 깔창과 상부 깔창으로 이루어지되, 신발의 뒷굽 상부의 하부 깔창에 배치되어 전원을 공급하는 배터리와, 상기 신발의 뒷굽 상부의 하부 깔창에 배치되어 상기 배터리로부터 전원을 공급받아 공기의 흡입 및 배출작용을 하는 에어 펌프와, 상기 하부 깔창에 배치되어 에어 펌프의 흡입 및 배출작용을 제어하는 제어부, 및 상기 에어 펌프 상부의 상부 깔창에 배치되어 상기 에어 펌프의 흡입 및 배출작용에 따라 팽창 및 수축하여 깔창 상부를 상승 및 하강시키는 에어백을 포함하여 구성된다.



1020140107561
