트랙터용 전방 웨이트 장착구조
출원번호 : 10-2020-0019385 (출원일: 2020-02-18)
등록번호 : 10-2132403 (등록일: 2020-07-03)
특허권자 : 충남대학교산학협력단

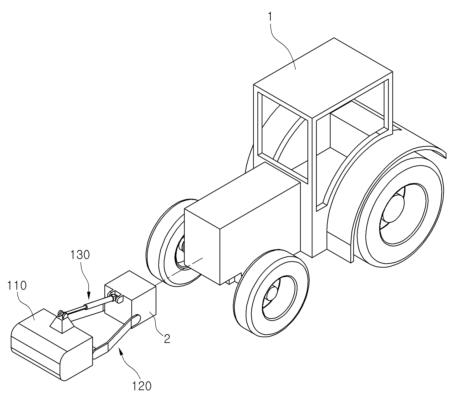

요약 : 본 발명은 트랙터 전방 웨이트 장착구조에 관한 것으로서, 트랙터 후방 작업 시 후방으로 쏠리는 무게 중심의 균형을 잡기 위하여 트랙터 전방에 웨이트를 장착하는 장착구조에 있어서, 중량체로 구비되고, 상면(上面)과 후면(後面)에 각각 상면조립부 및 후면조립부가 고정 결합되어 있는 웨이트; 트랙터의 전방 바디에 후단부(後端部)가 힌지형 구조로 결합되어 상하 방향으로 회동(回動) 가능하게 구비되고, 상하 회전각 조정시 전단부(前端部)를 웨이트 측 후면조립부에 조립 가능하도록 구비되는 회전거치대; 트랙터의 전방 바디에 후단부(後端部)가 힌지형 구조로 결합되어 상하 방향으로 회동(回動) 가능하게 구비됨과 더불어 길이 조정이 가능하도록 구비되고, 상기 회전거치대의 상측에 위치되며, 상하 회전각 조정시 전단부(前端部)를 웨이트 측 상면조립부에 조립 가능하도록 구비되는 실린더부;를 포함하는 것을 특징으로 한다. 본 발명에 따르면, 회전거치대 및 실린더부의 연결 구성 및 트랙터의 운전실에서 조작 가능하게 구비함으로써 트랙터의 전방에 중량체인 웨이트의 장착을 버튼 조작만으로 간단하게 장착할 수 있고, 작업자가 중량체인 웨이트를 직접 들지 않아도 되므로 신체적인 무리를 방지할 수 있으며, 웨이트 취급상에 발생할 수 있는 안전사고를 방지할 수 있다.
대표청구항 : 트랙터 후방 작업 시 후방으로 쏠리는 무게 중심의 균형을 잡기 위하여 트랙터 전방에 웨이트를 장착하는 장착구조에 있어서,중량체로 구비되고, 상면(上面)과 후면(後面)에 각각 상면조립부 및 후면조립부가 고정 결합되어 있는 웨이트;트랙터의 전방 바디에 후단부(後端部)가 힌지형 구조로 결합되어 상하 방향으로 회동(回動) 가능하게 구비되고, 상하 회전각 조정시 전단부(前端部)를 웨이트 측 후면조립부에 조립 가능하도록 구비되는 회전거치대;트랙터의 전방 바디에 후단부(後端部)가 힌지형 구조로 결합되어 상하 방향으로 회동(回動) 가능하게 구비됨과 더불어 길이 조정이 가능하도록 구비되고, 상기 회전거치대의 상측에 위치되며, 상하 회전각 조정시 전단부(前端部)를 웨이트 측 상면조립부에 조립 가능하도록 구비되는 실린더부; 를 포함하되, 상기 회전거치대는,트랙터의 전방 바디 상에 회전 가능하게 지지 결합되는 힌지회전축;힌지회전축의 양측단면에 후단부가 고정 결합되는 한쌍의 링크부재;한쌍의 링크부재 사이에 개재 및 전단부에 고정 결합되고, 링크부재 측 회전각 조정에 따라 상기 웨이트의 후면조립부에 끼워 거치 가능하도록 구비 및 웨이트 측 후면조립부를 떠받치는 서포트로서 기능하도록 구비되는 수평거치대;힌지회전축에 결합되어 회전각을 자동 조정하도록 구비되는 회전구동모터; 를 포함하는 것을 특징으로 하는 트랙터 전방 웨이트 장착구조.
