플라즈마 와이어 및 이를 이용한 집진기 Plasma wire and dust collector using the same

출원번호 : 1020140017022 (2014.02.14)

등록번호 : 1015571240000 (2015.09.24)

특허권자 : (주)지니아텍

요약 :

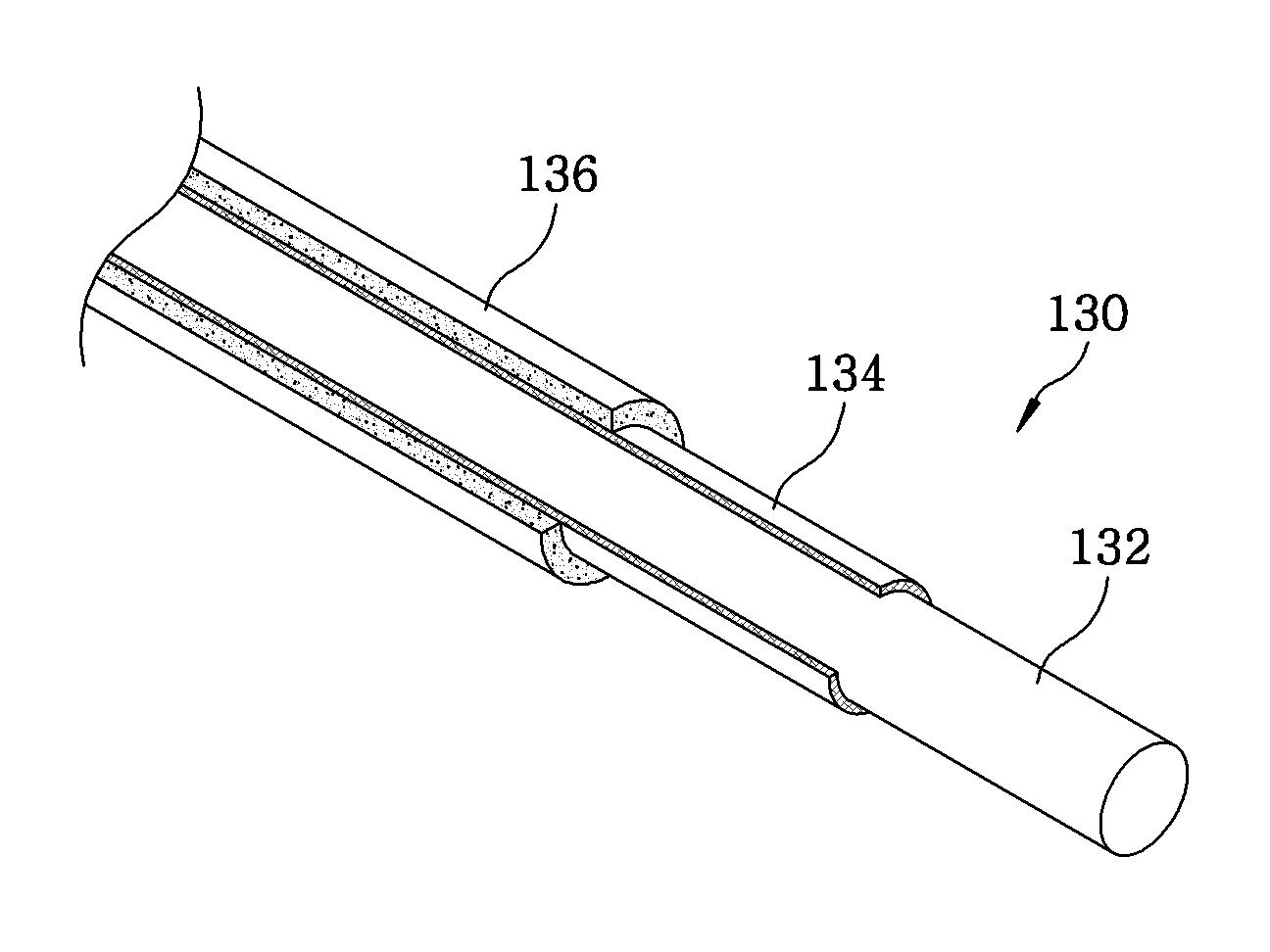

개시된 내용은 플라즈마 와이어 및 이를 이용한 집진기에 관한 것이다. 본 발명의 플라즈마 와이어는, 본체, 그리고 본체 표면을 기설정 온도에서 산화시켜 형성한 유전체막으로 구성되며, 유전체막 표면에 세라믹을 소성하여 형성한 세라믹 코팅층을 더 포함할 수 있다. 그리고 본 발명의 플라즈마 와이어를 이용한 집진기는, 케이스와, 전원을 공급하는 전원부와, 전원부로부터 공급되는 전원을 토대로 좌측 또는 우측에 일정 간격을 두고 배치된 금속판과의 전위차에 의해 플라즈마 방전을 일으키는 플라즈마 와이어와, 케이스 내부에 복수 개가 간격을 두고 배치되어 있으며, 외부에서 유입되는 공기 속에 포함된 먼지, 연기를 포함한 입자가 플라즈마 와이어와의 전위차에 의해 발생된 플라즈마 방전에 의해 극성을 갖도록 하는 금속판, 그리고 금속판 사이에 각각 배치되며, 플라즈마 와이어 및 금속판 사이에 발생하는 플라즈마 방전에 의해 극성을 가진 외부에서 유입되는 공기 속에 포함된 먼지, 연기를 포함한 입자를 전원부로부터 공급되는 전원을 토대로 집진시키는 집진판으로 구성된다. 따라서, 본 발명의 플라즈마 와이어는 플라즈마 방전을 손쉽게 일으켜 이온 발생량이 우수하며, 이를 집진기에 사용하면 플라즈마 와이어를 통과하는 대부분의 먼지, 연기 등이 플라즈마 방전에 의해 극성을 갖게 되어 집진판에 달라붙기 때문에 기존의 집진기와 비교할 때 집진효율이 증대된다.
